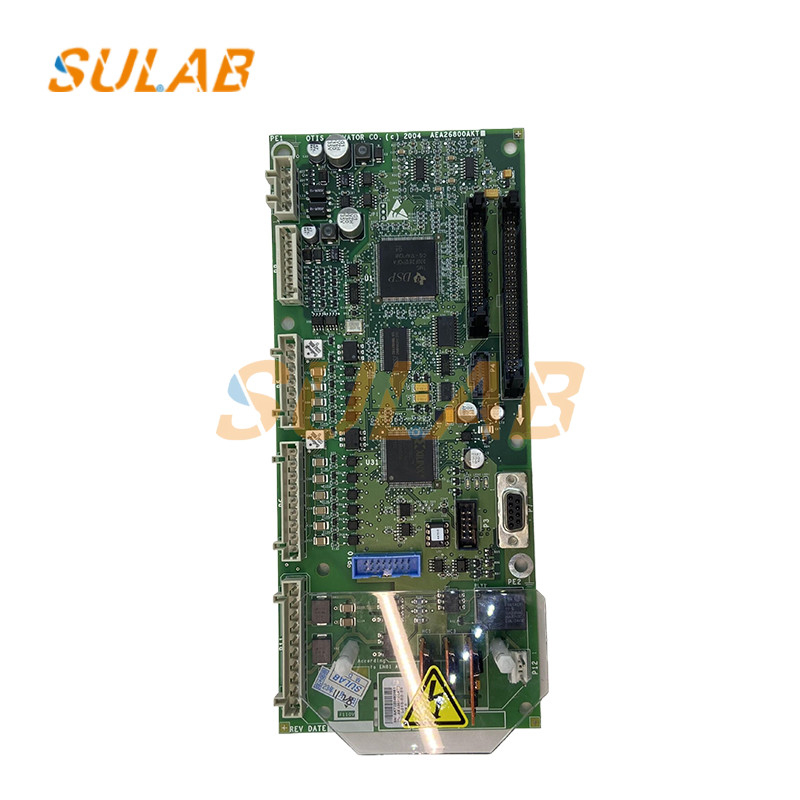

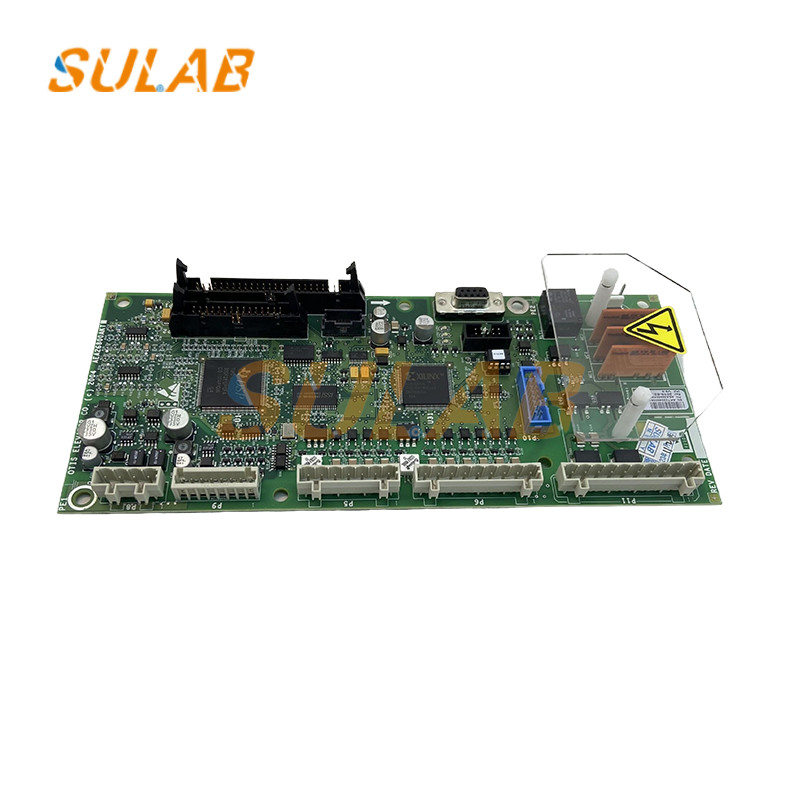

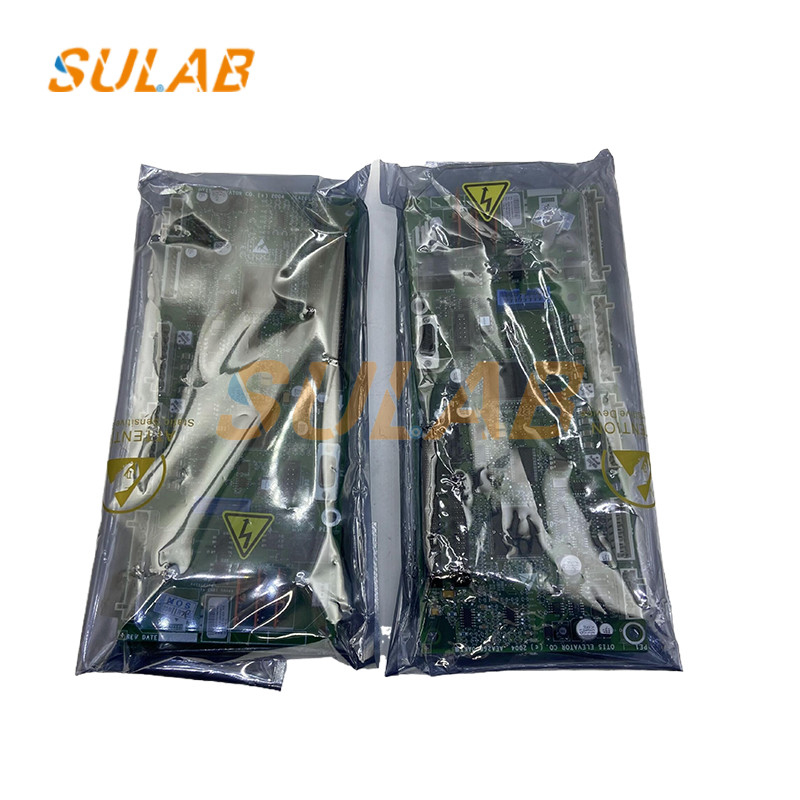

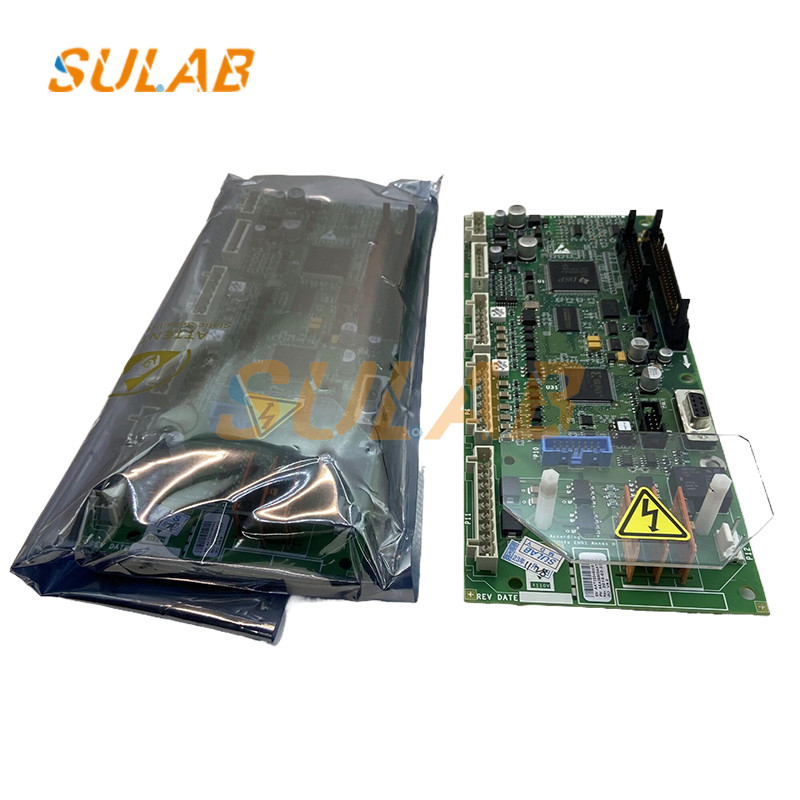

Εναλλακτικά εξαρτήματα ανελκυστήρων της Otis GGDCB Δυναμικό κύριας πλακέτας PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

ΛεπτομέρειεςΕναλλακτικά εξαρτήματα ανελκυστήρων της Otis GGDCB Δυναμικό κύριας πλακέτας PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

Εικόνες για Εναλλακτικά εξαρτήματα ανελκυστήρων της Otis GGDCB Δυναμικό κύριας πλακέτας PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

Ο μετατροπέας OTIS OVF30 είναι ο μετατροπέας που είναι εξοπλισμένος με το σύστημα ελέγχου 300VF του πρώιμου ανελκυστήρα OTIS.η πιθανότητα βλάβης της πλακέτας ABA26800XU1 (ή XU2) στον μετατροπέα είναι σχετικά υψηλήΈχω επισκευάσει πολλούς μετατροπείς. Τώρα θα μοιραστώ μαζί σας τα λάθη που είναι εύκολο να καταστραφούν και δύσκολο να βρεθούν. Αν υπάρχουν ελλείψεις, παρακαλούμε να τα επισημάνετε.

Λάθος 1: Η τροφοδοσία είναι κανονική, η κύρια πλακέτα του μετατροπέα εμφανίζει X04A, και το φως UDX σε αυτή την πλακέτα συνεχίζει να ανάβει και να κλείνει.και το φως BRK δεν είναι αναμμένο.

σημείο βλάβης: Η βλάβη αυτή προκαλείται γενικά από πρόβλημα στο κύκλωμα σήματος κίνησης IGBT προς το πίνακα οδήγησης,που γενικά προκαλείται από την αύξηση της αξίας της αντίστασης του αντίστασης R118-R124=499 ohmΗ αντικατάσταση του κακού αντίστασης μπορεί να λύσει το πρόβλημα.

Λάθος 2: Η ενέργεια είναι κανονική, η κυριότερη πλακέτα του μετατροπέα εμφανίζει X04A, ξεκινήστε συντήρηση, το φως UDX σε αυτή την πλακέτα συνεχίζει να ανάβει και να κλείνει, ενώ το ρελέ UDX συνεχίζει να τραβάει,και το φως BRK ανάβει και σβήνει ξανά.

Σημείο σφάλματος: Το σφάλμα αυτό προκαλείται γενικά από την αύξηση της αντίστασης του ανιχνευτικού αντίστασης ρεύματος στο κύκλωμα ανίχνευσης ρεύματος.Αύξηση R152Απλά αντικαταστήστε τα.
