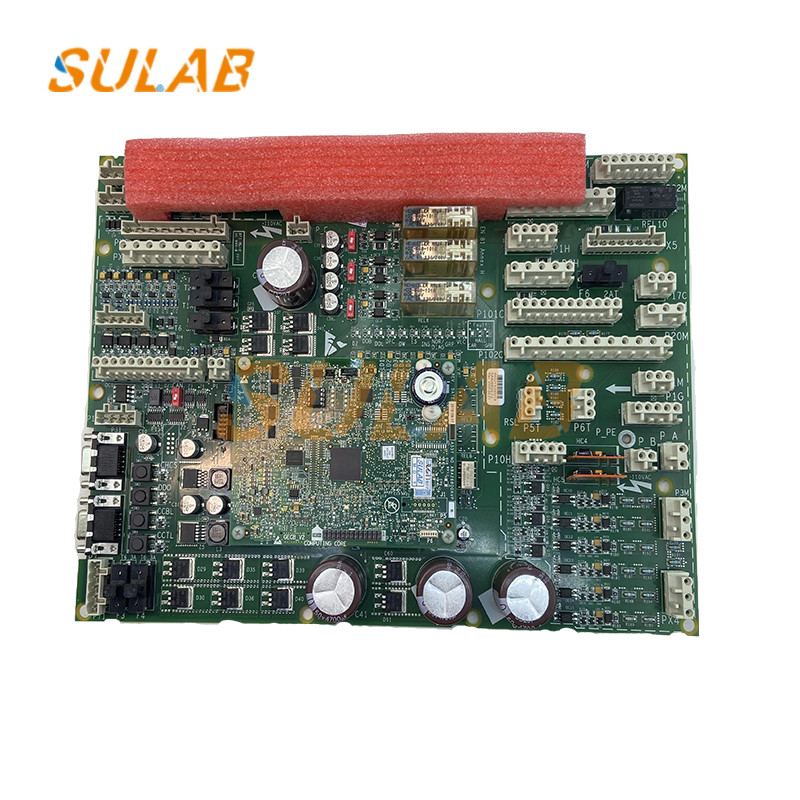

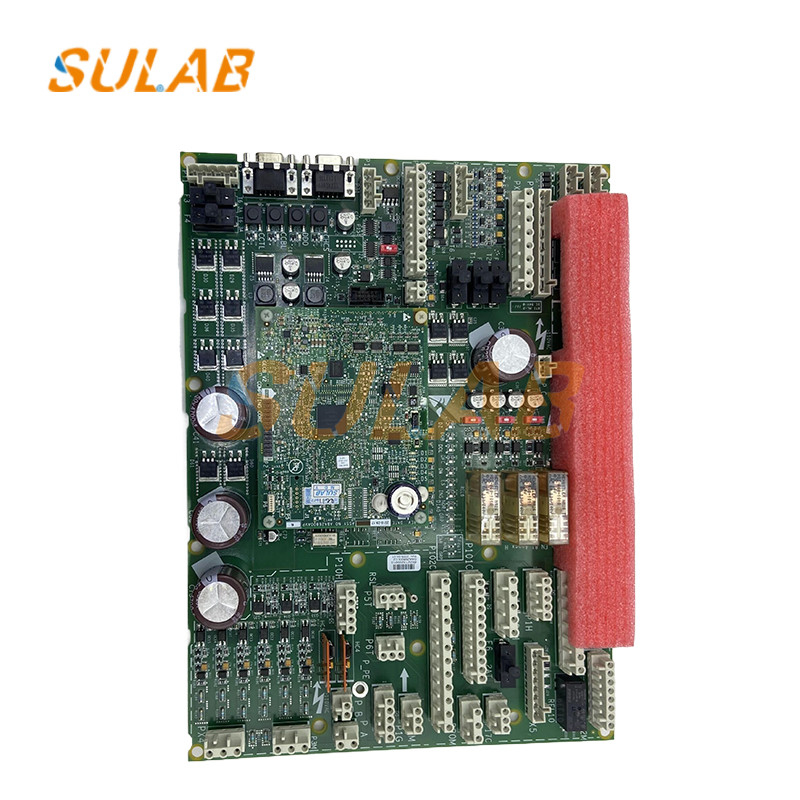

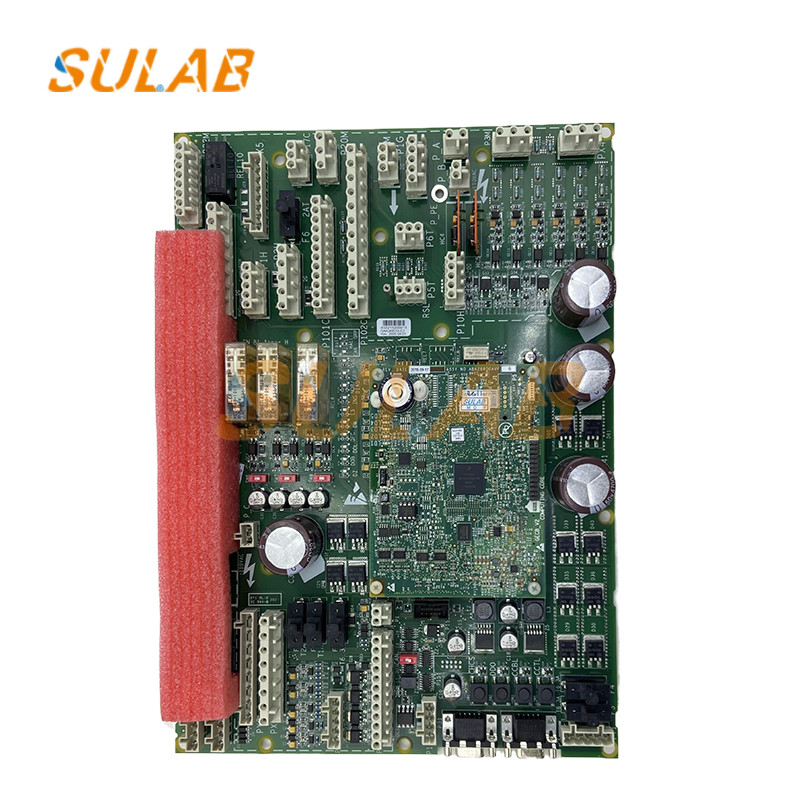

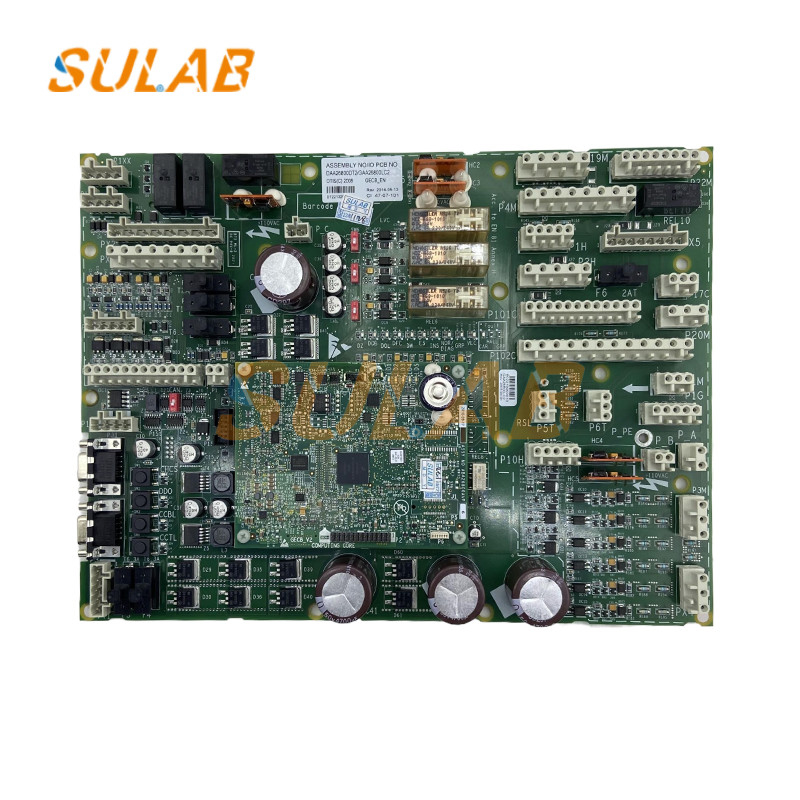

Τμήμα ανελκυστήρα OTIS GECB κύριο πίνακα PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

ΛεπτομέρειεςΤμήμα ανελκυστήρα OTIS GECB κύριο πίνακα PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Εικόνες για Τμήμα ανελκυστήρα OTIS GECB κύριο πίνακα PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Ο μετατροπέας OTIS OVF30 είναι ο μετατροπέας που είναι εξοπλισμένος με το σύστημα ελέγχου 300VF του πρώιμου ανελκυστήρα OTIS.η πιθανότητα βλάβης της πλακέτας ABA26800XU1 (ή XU2) στον μετατροπέα είναι σχετικά υψηλήΈχω επισκευάσει πολλούς μετατροπείς. Τώρα θα μοιραστώ μαζί σας τα λάθη που είναι εύκολο να καταστραφούν και δύσκολο να βρεθούν. Αν υπάρχουν ελλείψεις, παρακαλούμε να τα επισημάνετε.

Λάθος 1: Η τροφοδοσία είναι κανονική, η κύρια πλακέτα του μετατροπέα εμφανίζει X04A, και το φως UDX σε αυτή την πλακέτα συνεχίζει να ανάβει και να κλείνει.και το φως BRK δεν είναι αναμμένο.

σημείο βλάβης: Η βλάβη αυτή προκαλείται γενικά από πρόβλημα στο κύκλωμα σήματος κίνησης IGBT προς το πίνακα οδήγησης,που γενικά προκαλείται από την αύξηση της αξίας της αντίστασης του αντίστασης R118-R124=499 ohmΗ αντικατάσταση του κακού αντίστασης μπορεί να λύσει το πρόβλημα.

Λάθος 2: Η ενέργεια είναι κανονική, η κυριότερη πλακέτα του μετατροπέα εμφανίζει X04A, ξεκινήστε συντήρηση, το φως UDX σε αυτή την πλακέτα συνεχίζει να ανάβει και να κλείνει, ενώ το ρελέ UDX συνεχίζει να τραβάει,και το φως BRK ανάβει και σβήνει ξανά.

Σημείο σφάλματος: Το σφάλμα αυτό προκαλείται γενικά από την αύξηση της αντίστασης του ανιχνευτικού αντίστασης ρεύματος στο κύκλωμα ανίχνευσης ρεύματος.Αύξηση R152Απλά αντικαταστήστε τα.

Ηλεκτρονικές πλακέτες ανελκυστήρων, συμπεριλαμβανομένων των πλακίδων μηχανών πόρτων, των πλακίδων κωδικοποίησης, των πλακίδων Ε/Υ, των κύριων πλακίδων ελέγχου, των πλακίδων επικοινωνίας κλήσεων και των πλακίδων οθόνης.

Τα συνηθισμένα ηλεκτρονικά πλαίσια για ανελκυστήρες μπορούν γενικά να χωριστούν στις ακόλουθες ενότητες:

1. Μονάδα τροφοδοσίας, που περιλαμβάνει γενικά κυκλώματα ευθυγραμμιστή, κυκλώματα σταθεροποίησης τάσης, κυκλώματα φίλτρων, κυκλώματα παρακολούθησης τροφοδοσίας

2. Κεντρική μονάδα επεξεργασίας, συμπεριλαμβανομένης της CPU (ή MCU, επεξεργαστή DSP), EEPROM, RAM, κυκλώματος αποκωδικοποίησης σήματος διεύθυνσης, κυκλώματος ταλαντώσεων, κυκλώματος επαναφοράς, κυκλώματος φύλαξης
