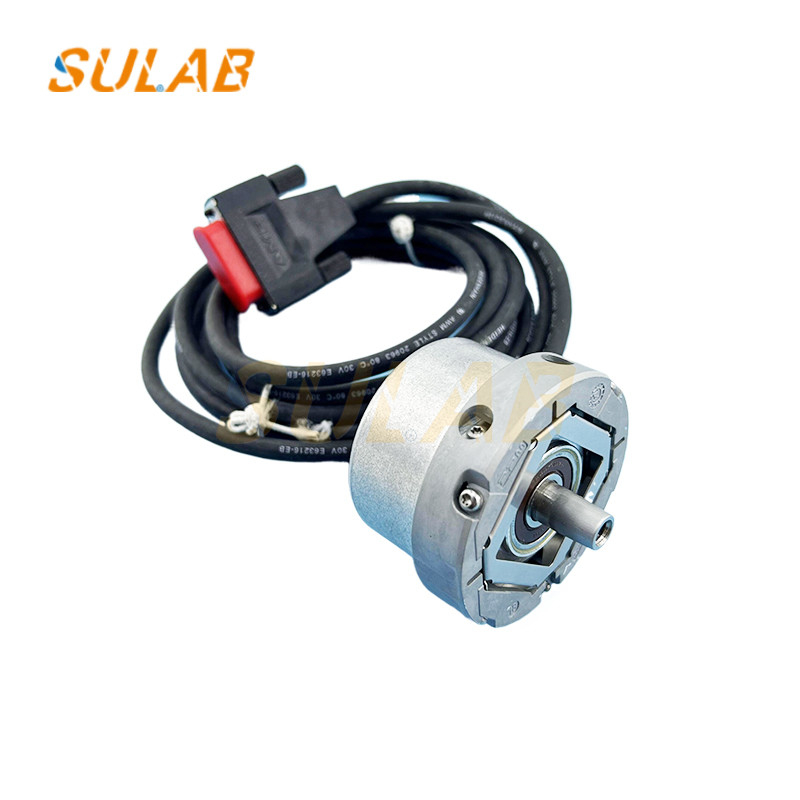

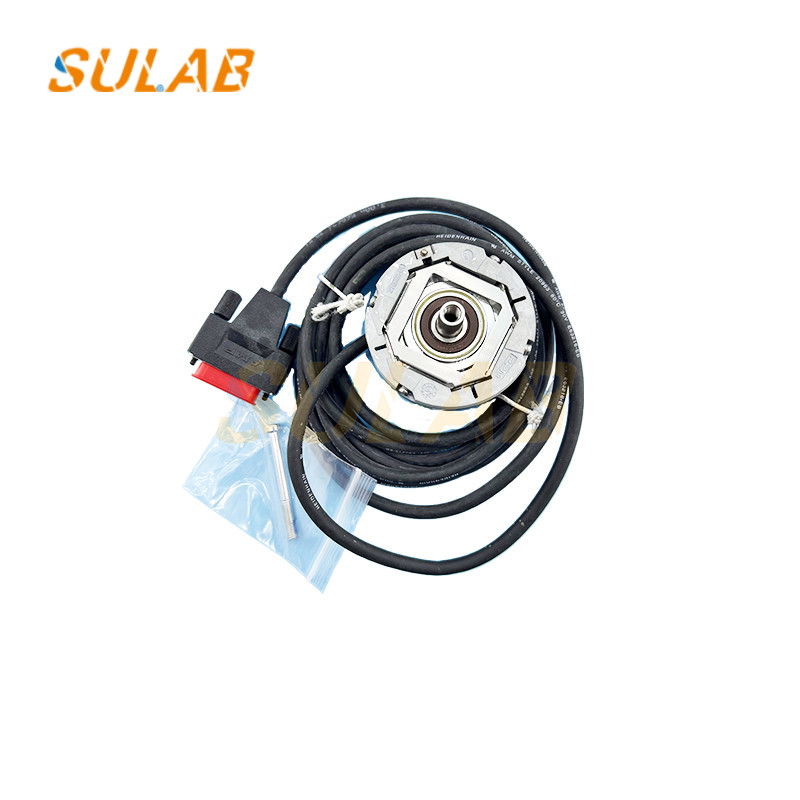

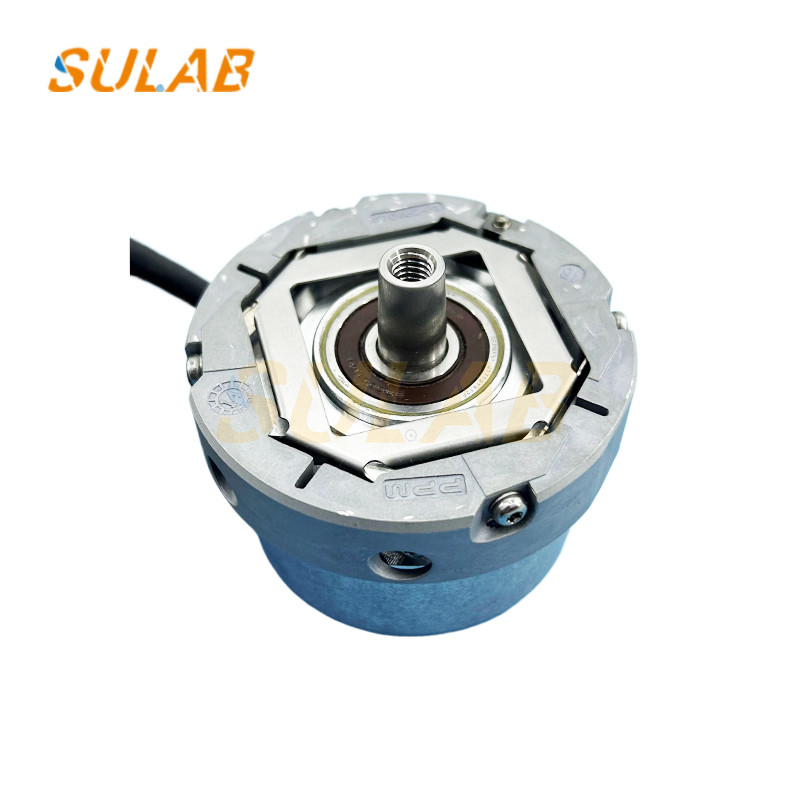

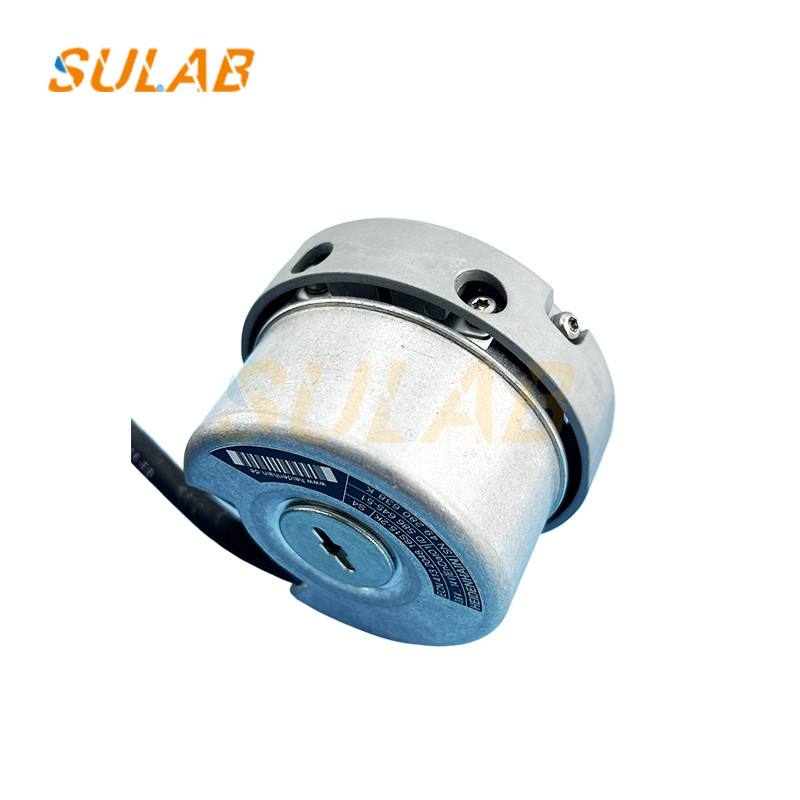

Κωδικοποιητής ανελκυστήρα ECN 413 2048 16S15-2K Heidenhain

1Βασικά χαρακτηριστικά και προδιαγραφές

Βασικές λειτουργίες

✔Επιστροφή θέσης και ταχύτηταςΑκολουθεί την κίνηση του αυτοκινήτου ανελκυστήρα για ακριβή ισοπέδωση του δαπέδου.
✔Εναλλακτικός κωδικοποιητής∙ Παρέχει2048 παλμοί ανά στροφή (PPR)για υψηλή ανάλυση.
✔Σχεδιασμός ειδικού ανελκυστήρα- Κατασκευάστηκε για να αντέχει τις δονήσεις, τις αλλαγές θερμοκρασίας και τις ηλεκτρομαγνητικές παρεμβολές (EMI).

Τεχνικές προδιαγραφές

• Σχήμα: Δελτίο ΕΚ 413(Σειρά Heidenhain)

• Ψήφισμα: 2048 PPR(υψηλή ακρίβεια για ομαλές στάσεις)

• Σήματα εξόδου: Α, Β, R (διαφορικά σήματα: HTL ή RS-422)

• Δυναμική τάση τροφοδοσίας: 5V DC ή 10-30V DC(διαφέρει ανάλογα με το μοντέλο)

• Προστασία των κατοικιών: IP65(αδιάβροχο και ανθεκτικό στο νερό)

• Τύπος άξονα: Κούφος άξονας (διάμετρος 16 mm, μήκος 15 mm)

• Μέγιστη ταχύτητα: 12,000 RPM(υπερβαίνει κατά πολύ τις ταχύτητες του κινητήρα ανελκυστήρα)

• Θερμοκρασία λειτουργίας: -20°C έως +85°C

Ασφάλεια και συμμόρφωση

• ΣυνάντησηEN 81-20/50(πρότυπα ασφάλειας ασανσέρ)

• Συμβατό με:Ότις, KONE, Schindler, ThyssenKrupp και άλλες μεγάλες μάρκες ανελκυστήρων

2. Κοινές εφαρμογές

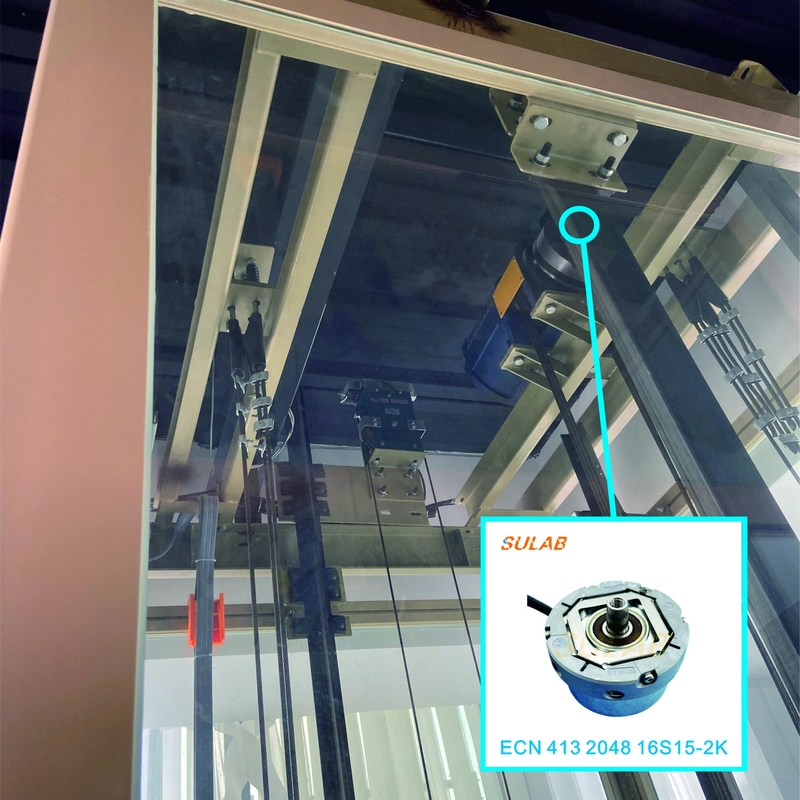

• Επανάδραση του κινητήρα του ανελκυστήρα έλξης(για τους κινητήρες AC/DC)

• Ανεφορείς χωρίς μηχανοστάσιο (MRL)

• Υδραυλική ανίχνευση θέσης ανελκυστήρα

• Συγχρονισμός ελέγχου πόρτας ανελκυστήρα

3. Επεξεργασία προβλημάτων και αντικατάσταση

Κοινά θέματα

• Ακριβές κούνημα ή στάση του ανελκυστήρα→ απώλεια ή δυσσύνθεση σήματος κωδικοποιητή.

• Κώδικες σφάλματος (π.χ. "Σφάλμα κωδικοποιητή")→ Ελέγξτε την καλωδίωση ή αντικαταστήστε τον κωδικοποιητή.

• Καμία έξοδος σήματος→ Ελέγξτε την παροχή ενέργειας και τις συνδέσεις.
