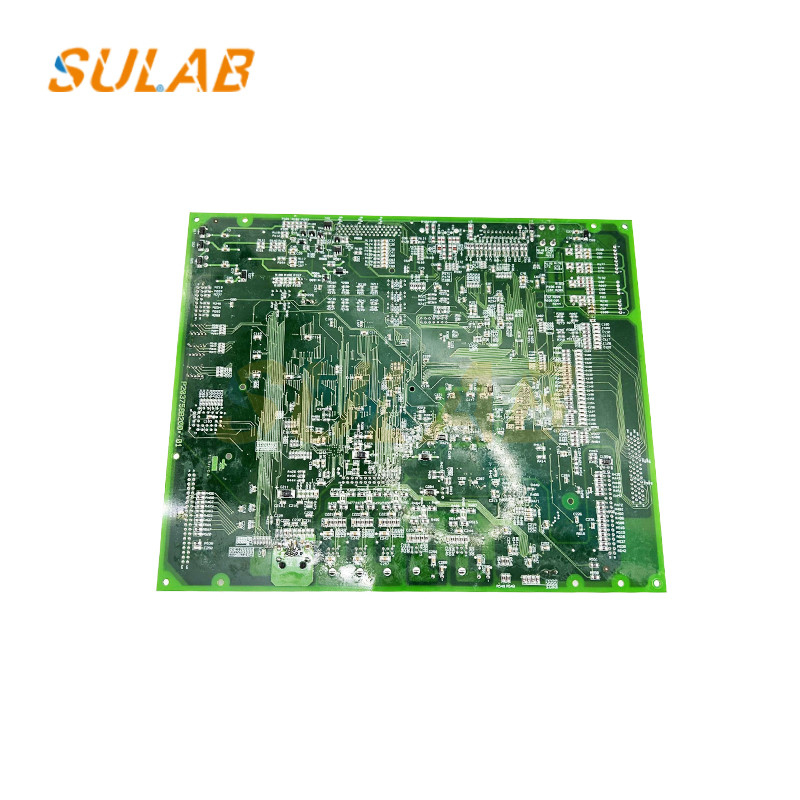

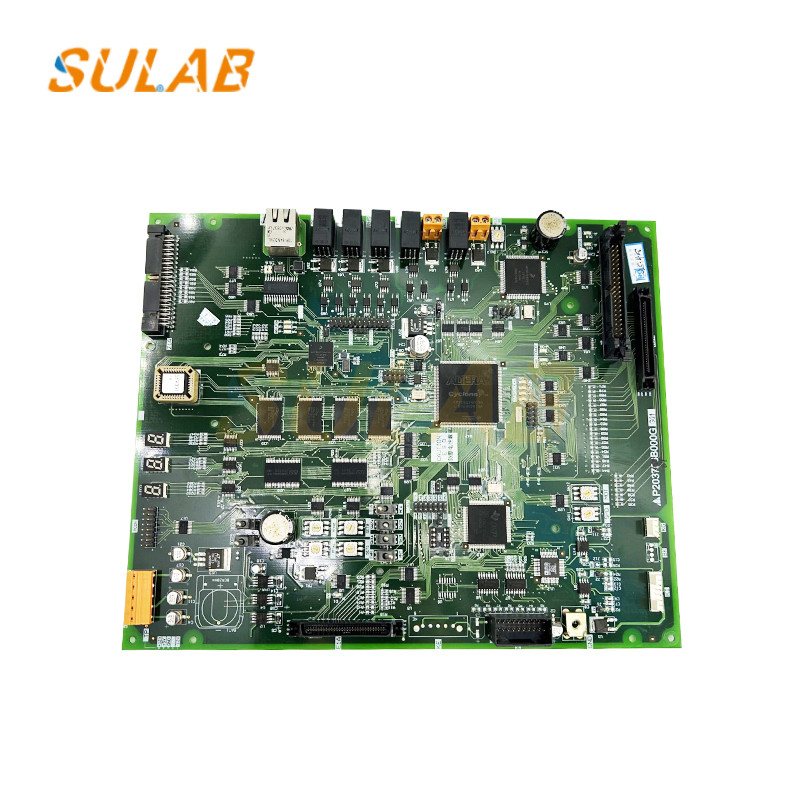

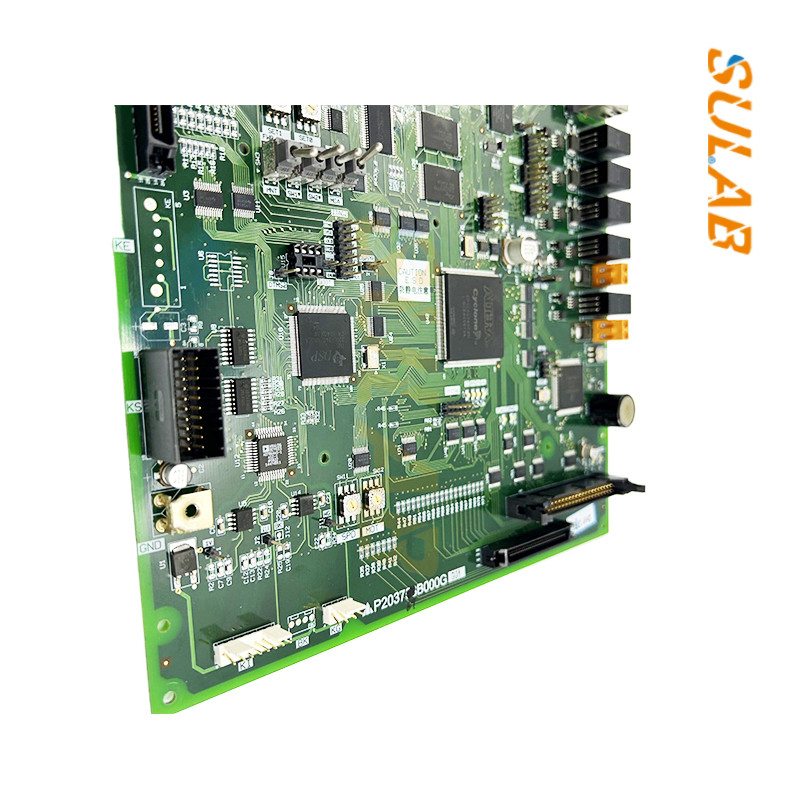

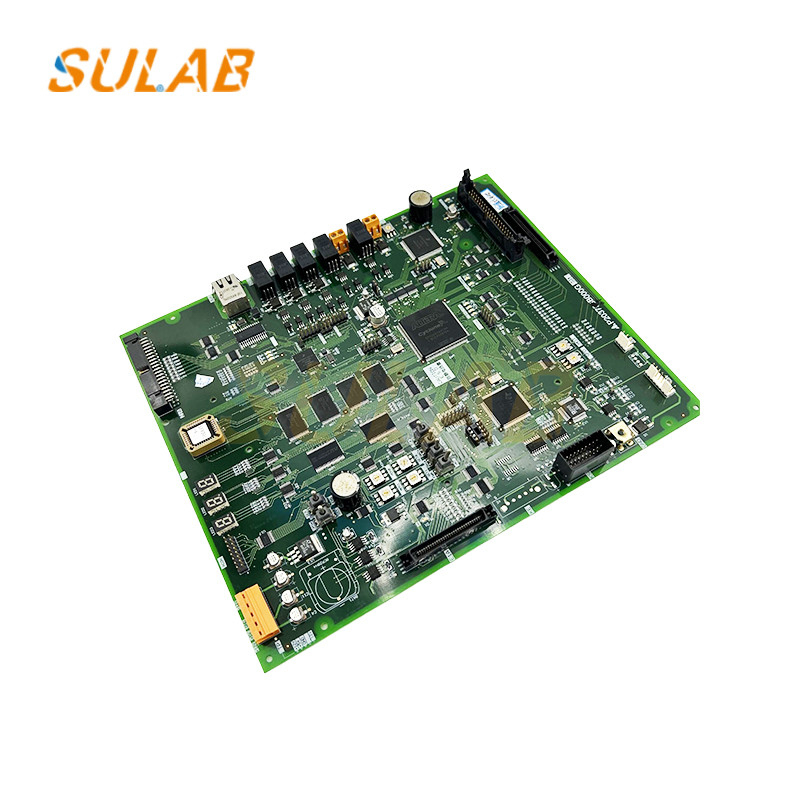

Τμήματα ανελκυστήρα ολοκαίνουργια υψηλής ποιότητας αρχική Mitsubishi σανίδα P203758B000G01

Τμήματα ανελκυστήρα ολοκαίνουργια υψηλής ποιότητας αρχική Mitsubishi σανίδα P203758B000G01

Λειτουργία ελέγχου
Έλεγχος λειτουργίας: Λαμβάνει σήματα από τον πίνακα χειρισμού στο αυτοκίνητο, το κουμπί κλήσης στο σταθμό εδάφους κλπ. και ελέγχει την εκκίνηση, την επιτάχυνση, τη σταθερή ταχύτητα,η επιβράδυνση και η στάση του ανελκυστήρα σύμφωνα με τον προκαθορισμένο αλγόριθμο που βασίζεται στην τρέχουσα θέση, την κατεύθυνση λειτουργίας και το αίτημα κλήσης κάθε ορόφου, ώστε ο ανελκυστήρας να μπορεί να σταματήσει με ακρίβεια στον στόχο όροφο.
Ελέγχος ανοίγματος και κλεισίματος πόρτας: Ελέγχος του ανοίγματος και κλεισίματος της πόρτας του αυτοκινήτου και της πόρτας του δαπέδου.να στείλει το σήμα ανοίγματος της πόρτας στο σύστημα ελέγχου μηχανής πόρτας για να οδηγήσει τον κινητήρα μηχανής πόρτας για να ανοίξει την πόρτα του αυτοκινήτου και την αντίστοιχη πόρτα πάτωμα· κατά την προετοιμασία για να εγκαταλείψει το πάτωμα, να στείλει το σήμα κλεισίματος της πόρτας για να κάνει τον κινητήρα της μηχανής πόρτας να οδηγήσει την πόρτα να κλείσει,και να παρακολουθεί την κατάσταση της πόρτας κατά τη διάρκεια της διαδικασίας κλεισίματος της πόρτας για να εξασφαλιστεί ότι η πόρτα κλείνει με ασφάλεια.

Ηλεκτρική σύνδεση
Σύνδεση ηλεκτρικής ενέργειας: εισάγετε την κύρια παροχή ενέργειας του ανελκυστήρα στο ντουλάπι ελέγχου,και συνδέει το καλώδιο ηλεκτρικής ενέργειας με το αντίστοιχο τερματικό ισχύος της κυριότερης πλακέτας σύμφωνα με τις απαιτήσεις του εγχειριδίου κυριότερης πλακέταςΣυνήθως, η κεντρική πλακέτα του ανελκυστήρα πρέπει να συνδεθεί με μια τριστάση παροχή ρεύματος.πρέπει να δίνεται προσοχή στο επίπεδο τάσης της τροφοδοσίας (γενικά 380V ή 220V) και η ακολουθία φάσεων πρέπει να είναι σύμφωνη με τις απαιτήσεις της κυριότερης πλακέταςΧρησιμοποιήστε ένα πολυμέτρο για να μετρήσει την τάση τροφοδοσίας ενέργειας για να βεβαιωθείτε ότι η τάση είναι εντός του εύρους λειτουργίας που επιτρέπεται από την κύρια πλακέτα.Σφίξτε τις βίδες για να διασφαλίσετε ότι η καλωδίωση είναι σταθερή για να αποφευχθεί η κακή επαφή ή η θέρμανση που προκαλείται από την εικονική σύνδεση.
Σύνδεση γραμμής επικοινωνίας: Η κύρια πλακέτα του ανελκυστήρα πρέπει να επικοινωνεί με εξοπλισμό όπως το αυτοκίνητο και ο σταθμός εδάφους για να πραγματοποιήσει διάφορες λειτουργίες ελέγχου.Σύμφωνα με τις απαιτήσεις του συστήματος ελέγχου του ανελκυστήρα, συνδέστε το καλώδιο επικοινωνίας (όπως CAN bus, RS485 bus κλπ.) στο τερματικό της επικοινωνιακής διεπαφής της κυριότερης πλακέτας.Η σύνδεση του καλωδίου επικοινωνίας θα πρέπει να ακολουθεί τις σχετικές προδιαγραφές καλωδίωσης και να αποφεύγεται η παράλληλη σύνδεση με το ισχυρό καλώδιο ηλεκτρικής ενέργειας για την αποφυγή ηλεκτρομαγνητικών παρεμβολών.Κατά την καλωδίωση, δώστε προσοχή στην πολικότητα και τη σειρά σύνδεσης του καλωδίου για να διασφαλιστεί η κανονική επικοινωνία.
Σύνδεση αισθητήρα και ενεργοποιητή: Συνδέστε τις γραμμές σήματος διαφόρων αισθητήρων ανελκυστήρα (όπως αισθητήρες θέσης, αισθητήρες ταχύτητας κλπ.) και ενεργοποιητές (όπως οδηγούς κινητήρα, χειριστές μηχανών πόρτας,κλπ.) στα αντίστοιχα τερματικά εισόδου και εξόδου της κύριας πλακέτας.ανατρέξτε προσεκτικά στο εγχειρίδιο της κύριας πλακέτας και τα ηλεκτρικά σχέδια για να βεβαιωθείτε ότι οι γραμμές σήματος συνδέονται σωστάΓια παράδειγμα, η γραμμή σήματος του αισθητήρα θέσης πρέπει να συνδέεται με το τερματικό εισόδου ανίχνευσης θέσης της κυριότερης πλακέτας,και η γραμμή σήματος ελέγχου του οδηγού κινητήρα πρέπει να συνδεθεί με το τερματικό εξόδου ελέγχου κινητήρα της κύριας πλακέτας.
