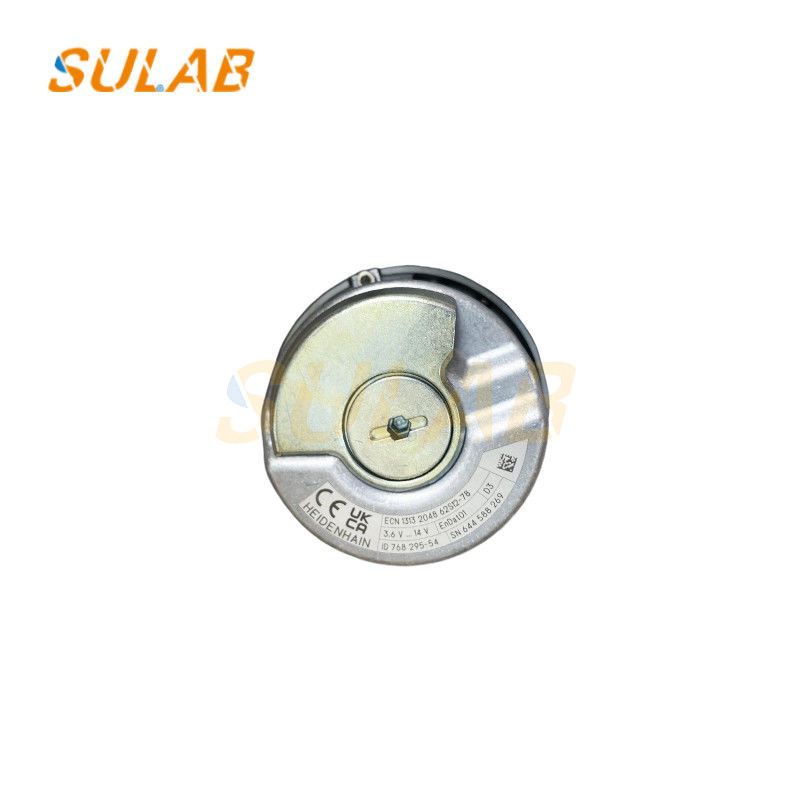

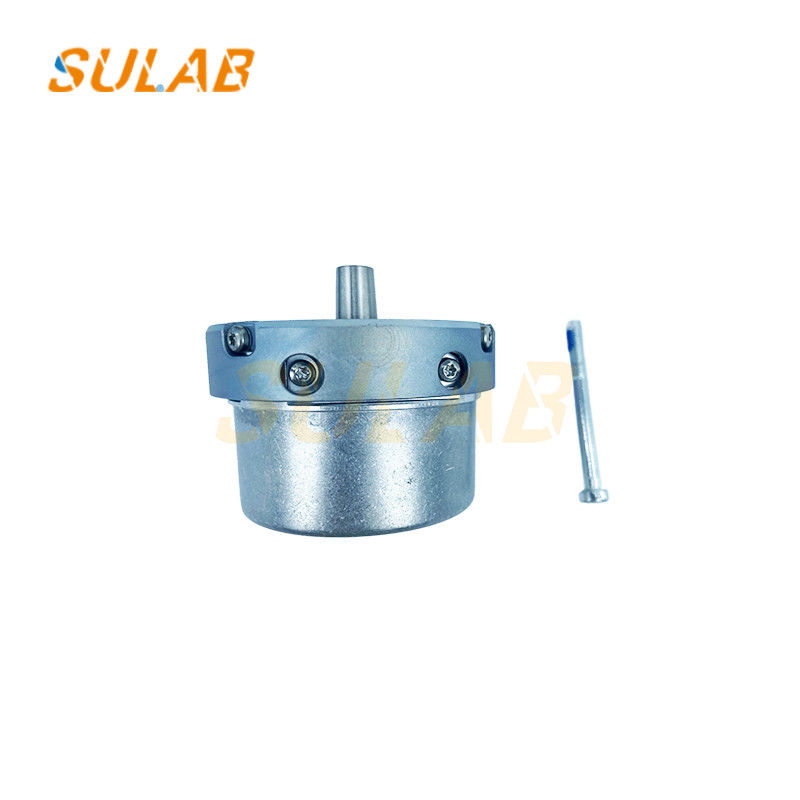

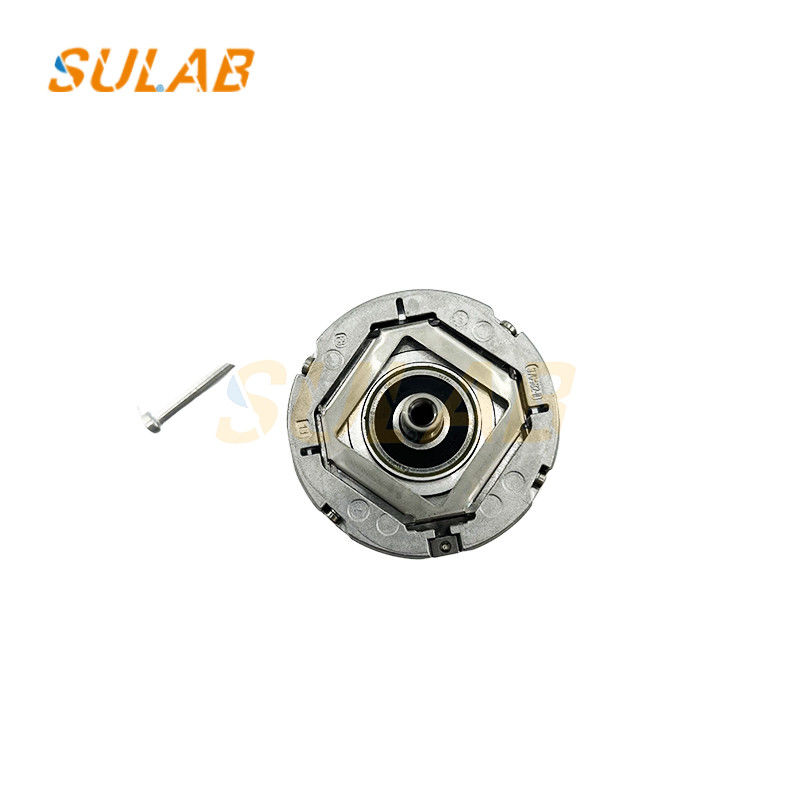

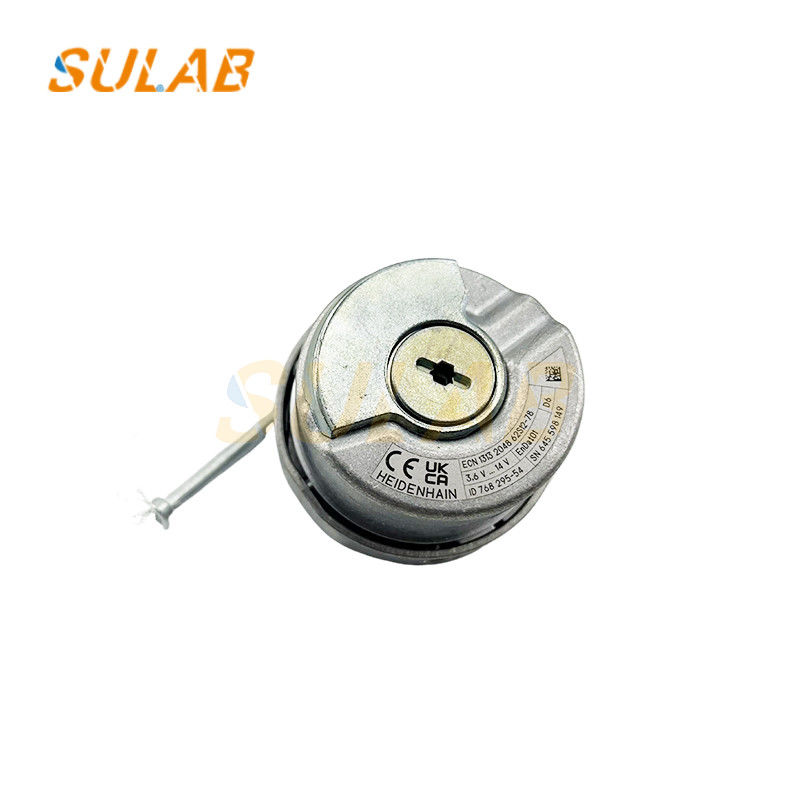

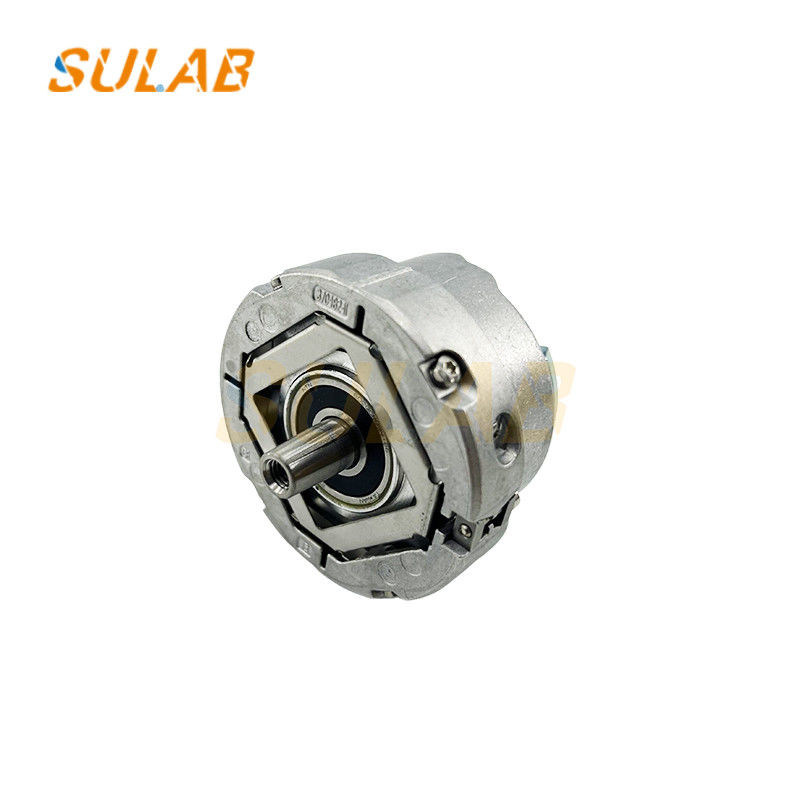

Ανελκυστήρας περιστροφικός συγχρονισμένος ξενιστής ολοκαίνουργιος πρωτότυπος κωδικοποιητής ξενιστή ECN 1313 2048 62S12-78

Ανελκυστήρας περιστροφικός συγχρονισμένος ξενιστής ολοκαίνουργιος πρωτότυπος κωδικοποιητής ξενιστή ECN 1313 2048 62S12-78

Λειτουργία:
Ανίχνευση θέσης: Μέτρηση με ακρίβεια της γωνίας περιστροφής και της θέσης του οικοδεσπότη του ανελκυστήρα, και στη συνέχεια απόκτηση των συγκεκριμένων πληροφοριών θέσης του αυτοκινήτου ανελκυστήρα στον άξονα σε πραγματικό χρόνο.Για παράδειγμα:, μετρώντας και επεξεργάζοντας τους παλμούς του κωδικοποιητή, το σύστημα μπορεί να γνωρίζει με ακρίβεια σε ποιο όροφο βρίσκεται το ασανσέρ και πόσο μακριά είναι από το όροφο στόχου,παροχή βασικών δεδομένων για το επίπεδο στάθμευσης του ανελκυστήρα και την εμφάνιση του δαπέδου.
Επιστροφή ταχύτητας: Μετατρέπεται η πληροφορία ταχύτητας από τον οικοδεσπότη του ανελκυστήρα σε ηλεκτρικό σήμα και τροφοδοτείται από το σύστημα ελέγχου.Το σύστημα ελέγχου παρακολουθεί την ταχύτητα λειτουργίας του ανελκυστήρα σε πραγματικό χρόνο με βάση αυτό το σήμα ανατροφοδότησης για να διασφαλίσει ότι το ανελκυστήρα λειτουργεί σύμφωνα με την καθορισμένη καμπύλη ταχύτηταςΌταν η πραγματική ταχύτητα αποκλίνει από την ρυθμισμένη ταχύτητα, το σύστημα ελέγχου μπορεί να κάνει έγκαιρες προσαρμογές για να εξασφαλίσει την ομαλή και ασφαλή λειτουργία του ανελκυστήρα.κατά την επιτάχυνση ή επιβράδυνση του ανελκυστήρα, ο κωδικοποιητής μπορεί να παρέχει ανατροφοδότηση της αλλαγής ταχύτητας σε πραγματικό χρόνο, επιτρέποντας στο σύστημα να ελέγχει με ακρίβεια την ισχύ του κινητήρα και να επιτύχει ομαλή μετάβαση ταχύτητας.
Κριτική της κατεύθυνσης λειτουργίας: Μπορεί να προσδιορίσει την κατεύθυνση περιστροφής του οικοδεσπότη του ανελκυστήρα, ώστε να καθορίσει εάν το ανελκυστήρα τρέχει προς τα πάνω ή προς τα κάτω.Αυτές οι πληροφορίες είναι ζωτικής σημασίας για το σύστημα ελέγχου του ανελκυστήρα για να κάνει σωστές λογικές κρίσεις και λειτουργίεςΓια παράδειγμα, όσον αφορά τον έλεγχο της πόρτας και την επεξεργασία σήματος κλήσης, το σύστημα πρέπει να ανταποκρίνεται ανάλογα με την κατεύθυνση λειτουργίας του ανελκυστήρα.

Βήματα εγκατάστασης
Καθαρισμός του τμήματος εγκατάστασης: Χρησιμοποιήστε ένα καθαρό λεπτό ύφασμα για να σκουπίσετε τον κωνικό άξονα του κωδικοποιητή και την κωνική τρύπα του σπινδέλου εγκατάστασης για να αφαιρέσετε λάδι, σκόνη και ακαθαρσίες κλπ.για τη διασφάλιση της καθαρότητας της επιφάνειας ζευγαρώματος.
Εγκατάσταση του σώματος του κωδικοποιητή: τοποθετείτε τον κωνικό άξονα του κωδικοποιητή στην κωνική τρύπα του άξονα, έτσι ώστε τα δύο να συνδυάζονται στενά,και στη συνέχεια χρησιμοποιούν μπουλόνια των αντίστοιχων προδιαγραφών (όπως M5 × 50) για να συνδέσουν τον κωδικοποιητή με τον άξοναΗ ροπή σύσφιξης είναι γενικά 5Nm.
Προσαρμογή και στερέωση: Γυρίστε απαλά τον κωδικοποιητή για να ελέγξετε αν περιστρέφεται ευέλικτα.Σφίξε τα μπουλόνια έντασης του κωδικοποιητήΗ ροπή σύσφιξης είναι γενικά 0,65Nm.
Εγκατάσταση της σύντομης γραμμής κωδικοποίησης: Εγκατάσταση της σύντομης γραμμής κωδικοποίησης σύμφωνα με τη μέθοδο που φαίνεται στο σχήμα.Μην χρησιμοποιείτε υπερβολική δύναμη για να παραμορφώσετε τις καρφίτσες, και στη συνέχεια να εγκαταστήσετε το κωδικοποιητή πίσω κάλυψη.
Σύνδεση της μακράς γραμμής του κωδικοποιητή: Συνδέστε την ανδρική κεφαλή DB15 της μακράς γραμμής του κωδικοποιητή με την ανδρική κεφαλή DB15 της σύντομης γραμμής και σφίξτε τις βίδες στην ανδρική κεφαλή DB15 της μακράς γραμμής.
