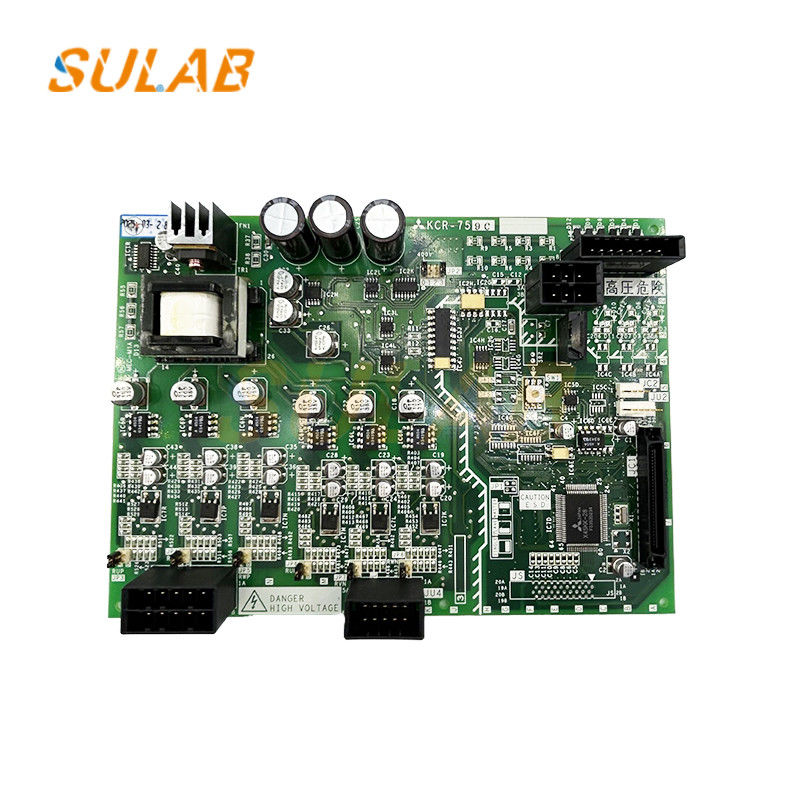

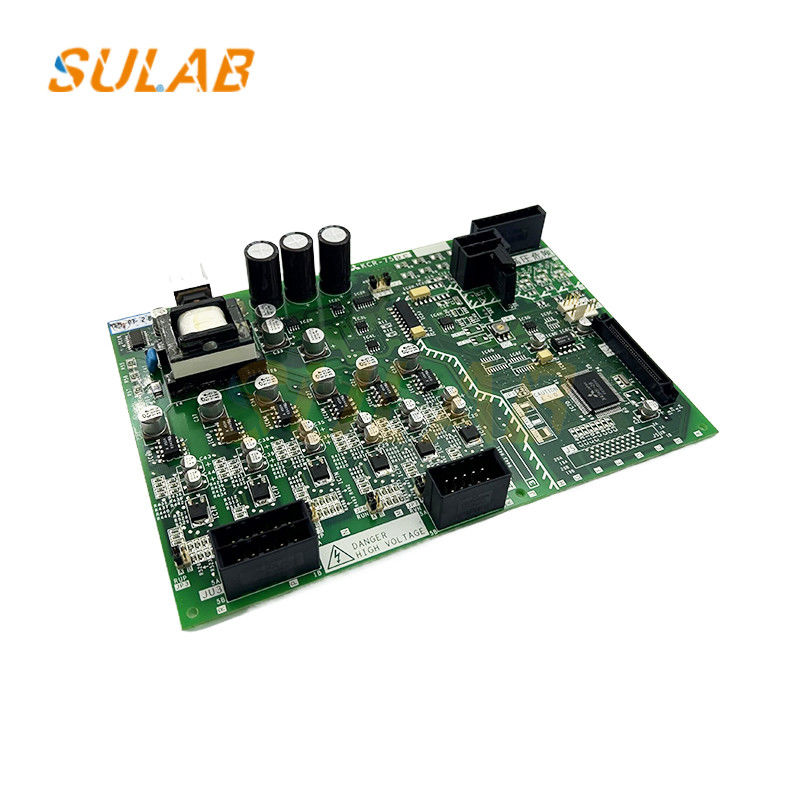

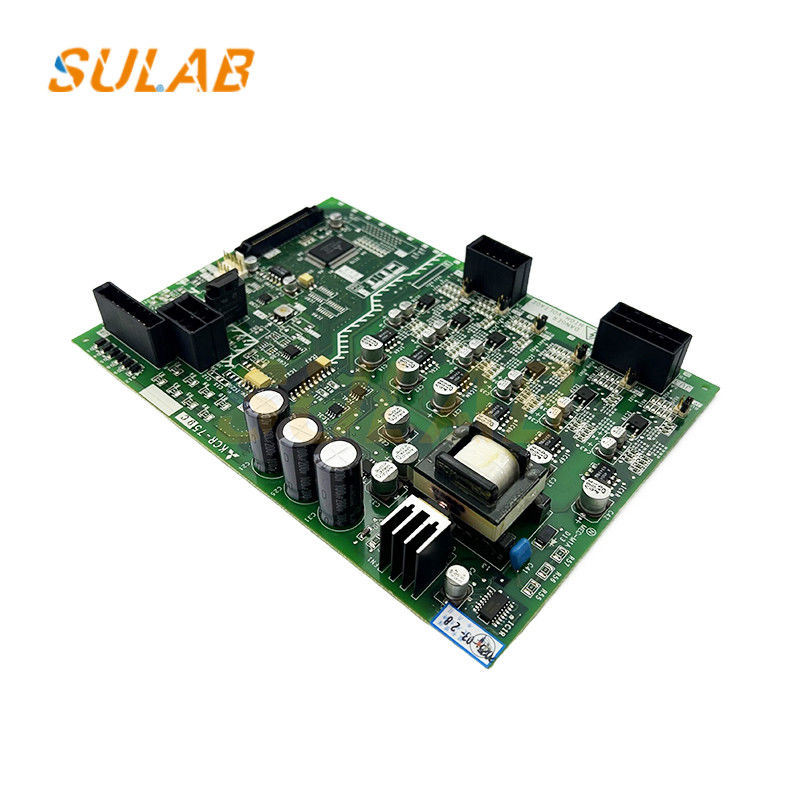

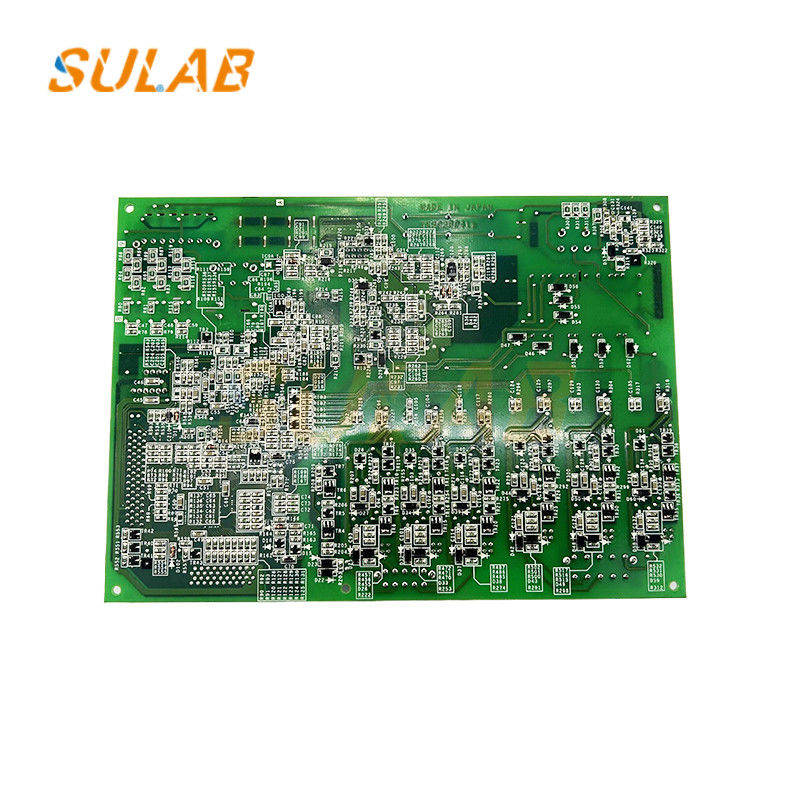

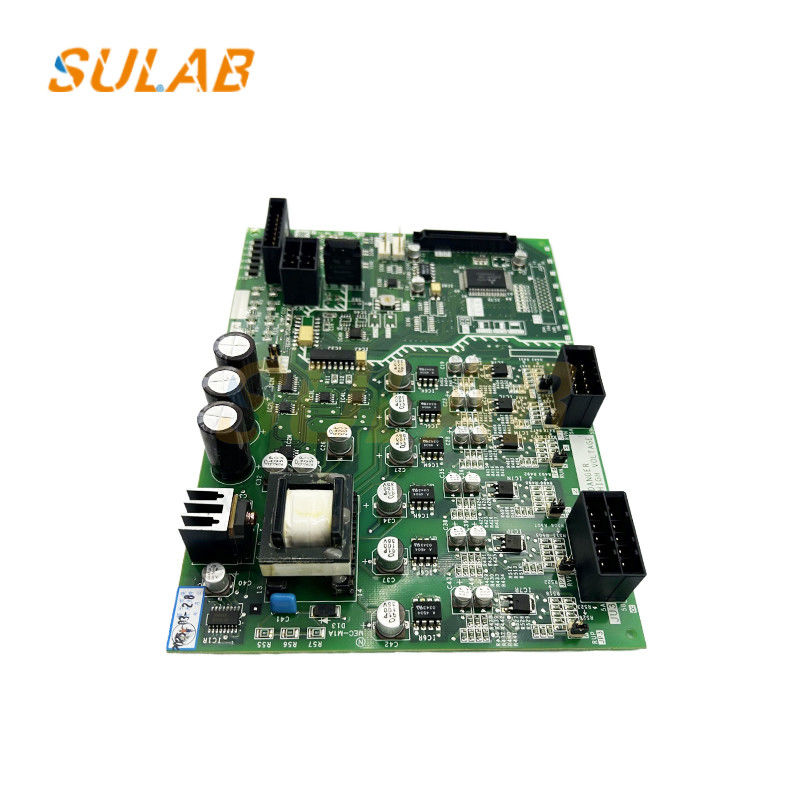

Δελτίο PCB ανελκυστήρα Mitsubishi KCR-759C Μέρη ανελκυστήρα

1Γενικές προδιαγραφές

• Σχήμα:KCR-759C

• Εφαρμογή:Σύστημα ελέγχου ανελκυστήρα (πιθανότατα για έλεγχο πόρτας, επεξεργασία σήματος ή διαχείριση κινητήρα)

• Συμβατότητα:Σχεδιασμένο για μοντέλα ανελκυστήρων Mitsubishi (η ακριβής συμβατότητα εξαρτάται από τη σειρά)

2Σχεδιασμός και κατασκευή PCB

• Αριθμός στρωμάτων:Πιθανόν4-6 στρώσεις PCB(για την ακεραιότητα του σήματος και την κατανομή ισχύος)

• Υλικό:FR-4 (εποξυγραμμικό λαμινίτη με ανθεκτικό στη φλόγα)

• Δάχος χαλκού1 ουγκιά ή 2 ουγκιά (για χειρισμό ισχύος)

• Επιφάνεια:Χωρίς μόλυβδο HASL (καυτό αέρα συγκόλληση επιπέδου) ή ENIG (Electroless Νικέλιο Immersion Gold) για την αντοχή στη διάβρωση

3. Βασικά συστατικά

• Μικροελεγκτής/επεξεργαστήςΕιδικό IC της Mitsubishi (πιθανώς ένα ιδιοκτησιακό τσιπ της Mitsubishi ή έναν ελεγκτή με βάση το Renesas/Microchip)

• Κανονισμός ισχύος:Ρυθμιστές τάσης (5V, 12V, 24V DC)

• Αναμεταδιδαστές/Συνδέτες στερεής κατάστασης:Για χειρισμό κινητήρα/πόρτας

• Οπτικοσύνδεσμοι/απομονωτές:Για απομόνωση σήματος και μείωση θορύβου

• Συνδετήρες:Άλλες συσκευές για την κατασκευή ηλεκτρικών συρματόσχοινων

• Περιφερειακά κύκλοι προστασίας:Φυτές, διόδους TVS και φίλτρα EMI

4. Διαδικασία παραγωγής

1. Σχεδιασμός Σχεδίου & ΔιαμόρφωσηςΣχεδιασμένο χρησιμοποιώντας εργαλεία CAD (Altium, Eagle ή ιδιοκτησιακό λογισμικό της Mitsubishi).

2. Κατασκευή PCB️ Έκταση, τρυπήματα και στοιβάζοντας στρώσεις.

3. Προμήθεια συστατικών- Συσκευάσματα εγκεκριμένα από OEM (η Mitsubishi μπορεί να χρησιμοποιεί εξειδικευμένους προμηθευτές).

4. Συγκρότηση SMTΟδηγίες για την προστασία των καταναλωτών

5. Συγκρότημα διασωλήνωνΗ χειροκίνητη ή κυματική συγκόλληση για μεγαλύτερα εξαρτήματα.

6. Δοκιμασία & QCΕπικεφαλής

   • Δοκιμές σε κυκλώματα (ICT)Ελέγχει τις ηλεκτρικές συνδέσεις.

   • Λειτουργικές δοκιμές-Σιμουλάρει λειτουργία ανελκυστήρα.

   • Δοκιμασία περιβαλλοντικής πίεσης∆ Ελέγχος της αντοχής σε δονήσεις/θερμοκρασία.

5. Συμμόρφωση & Πιστοποιήσεις

• Πρότυπα ασφαλείας:EN 81-20 (ασφάλεια ανελκυστήρων), UL/CE (εάν ισχύει)

• Συμμόρφωση EMC:EN 61000-6-2 (αποστασία), EN 61000-6-4 (εκπομπές)

6. Κοινά σημεία αποτυχίας και επισκευές

• Τραύματα καψίματος(λόγω υπερβολικών ενεργειακών κυμάτων)

• Αποτυχημένα ρελέ(μηχανική φθορά)

• Συναρμολογητές διαβρωμένων(έκθεση στην υγρασία)

• Ελαττωματικοί πυκνωτές(ηλεκτρολυτική γήρανση)

7. Αντικατάσταση & Διαθεσιμότητα

• Μέρος OEM:Πρέπει να προέρχεται από την Mitsubishi ή εξουσιοδοτημένους διανομείς.

• Εναλλακτικές λύσεις:Σπάνια λόγω ιδιόκτητου σχεδιασμού.

• Ανακαινισμένες μονάδες:Μερικές φορές διατίθεται από προμηθευτές εξαρτημάτων ανελκυστήρων.
