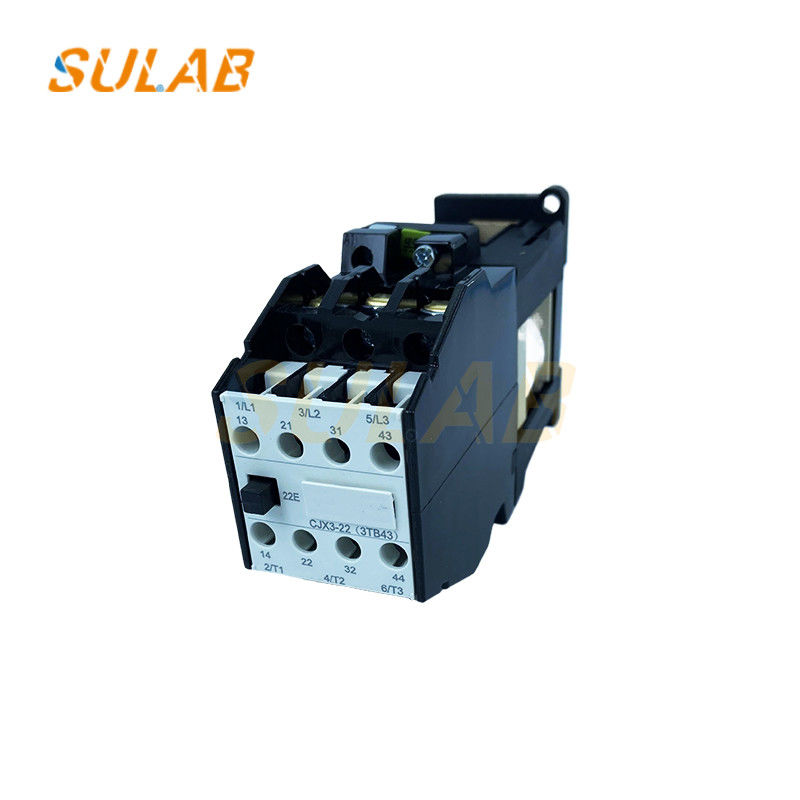

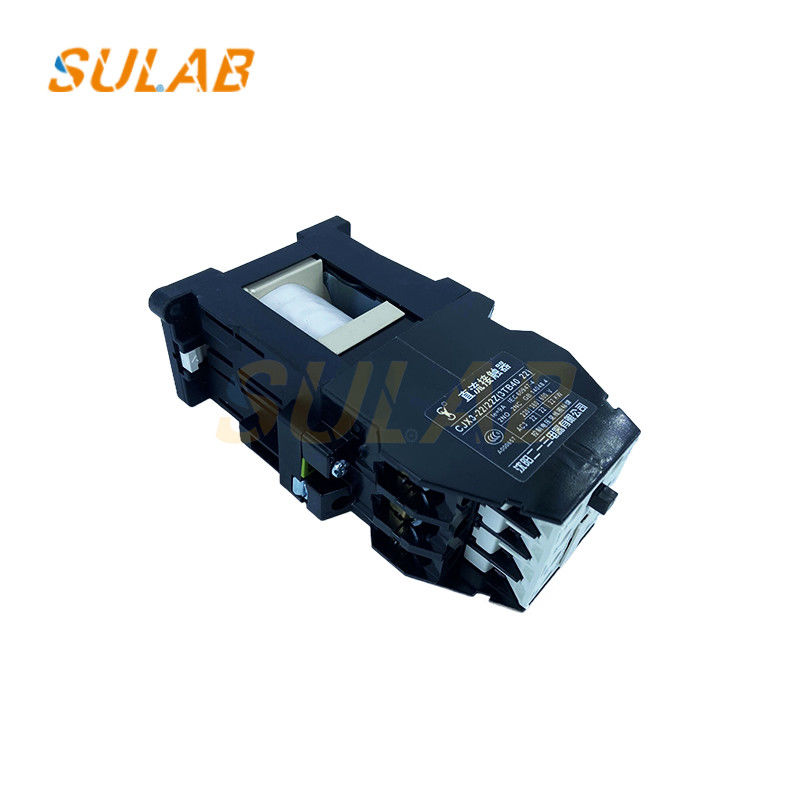

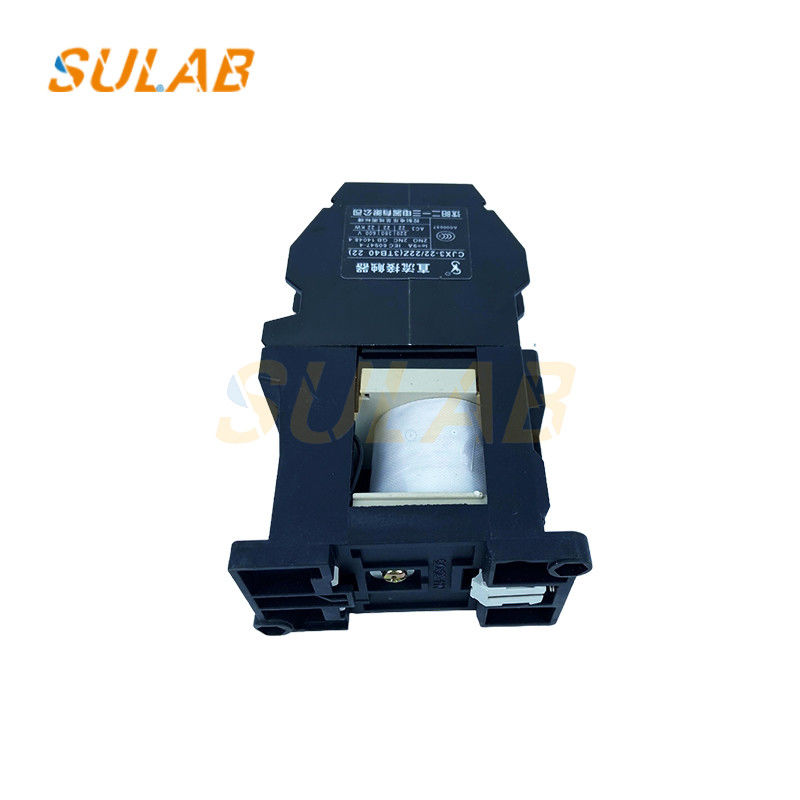

Επικοινωνία με εναλλασσόμενο ρεύμα CJX3-32/22/44 (3TB44)

AC Contactor CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

Ο επαφέας CJX3-22 είναι ένα τυπικό μοντέλο των επαφέων AC της σειράς CJX3, που χρησιμοποιείται ευρέως σε σενάρια βιομηχανικού αυτοματισμού. Ακολουθεί μια λεπτομερής ανάλυση των τεχνικών του παραμέτρων, των δομικών χαρακτηριστικών, των σεναρίων εφαρμογής και των σημείων επιλογής:

1. Δομικά Χαρακτηριστικά

• Μοντουλαριστός Σχεδιασμός: Ενσωματώνει κύριες επαφές, βοηθητικές επαφές (συνήθως 2 κανονικά ανοιχτές + 2 κανονικά κλειστές), ηλεκτρομαγνητικό πηνίο και σύστημα κατάσβεσης τόξου για εύκολη συντήρηση και αντικατάσταση.
• Σύστημα Κατάσβεσης Τόξου: Υιοθετεί δομή κατάσβεσης τόξου τύπου πλέγματος για γρήγορη κατάσβεση του τόξου που δημιουργείται κατά τη διακοπή του ρεύματος, εξασφαλίζοντας ασφάλεια.
• Μέθοδοι Εγκατάστασης: Υποστηρίζει στερέωση με βίδες ή εγκατάσταση σε τυπική ράγα 35mm (για προδιαγραφές ≤38A), προσαρμογή σε τυποποιημένη διάταξη των ντουλαπιών ελέγχου.

2. Αρχή Λειτουργίας

• Κατάσταση Ενεργοποίησης: Όταν το πηνίο είναι υπό τάση, δημιουργεί ηλεκτρομαγνητική δύναμη για να προσελκύσει τον οπλισμό, οδηγώντας τις κύριες επαφές να κλείσουν και να συνδέσουν το κύριο κύκλωμα. οι βοηθητικές επαφές ενεργούν συγχρονισμένα για να παρέχουν σήματα ελέγχου.
• Κατάσταση Απενεργοποίησης: Όταν το πηνίο είναι απενεργοποιημένο, ο οπλισμός απελευθερώνεται από το ελατήριο επαναφοράς, οι επαφές ανοίγουν και το κύκλωμα διακόπτεται.
