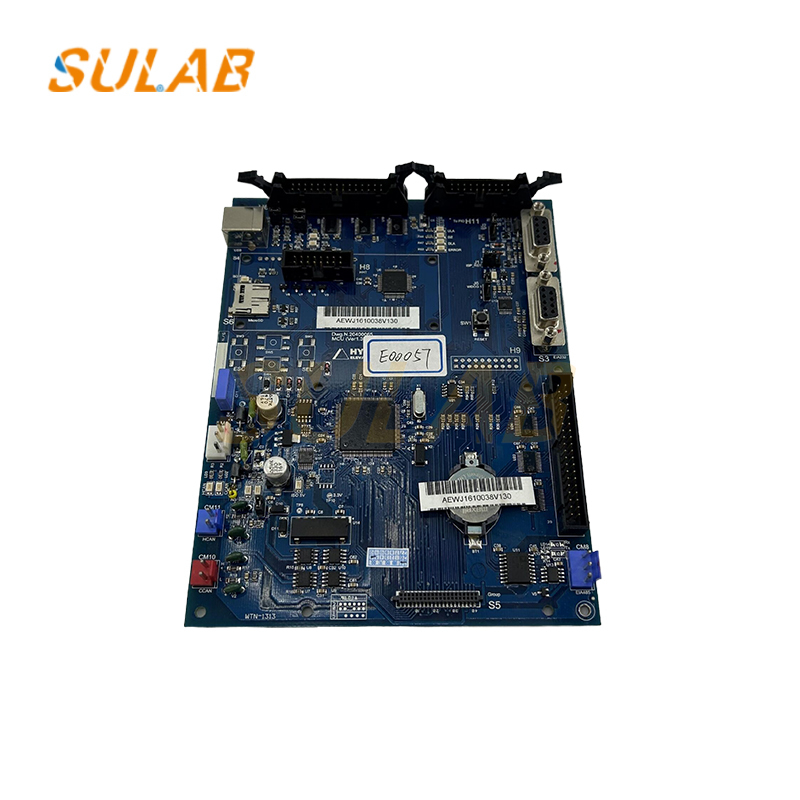

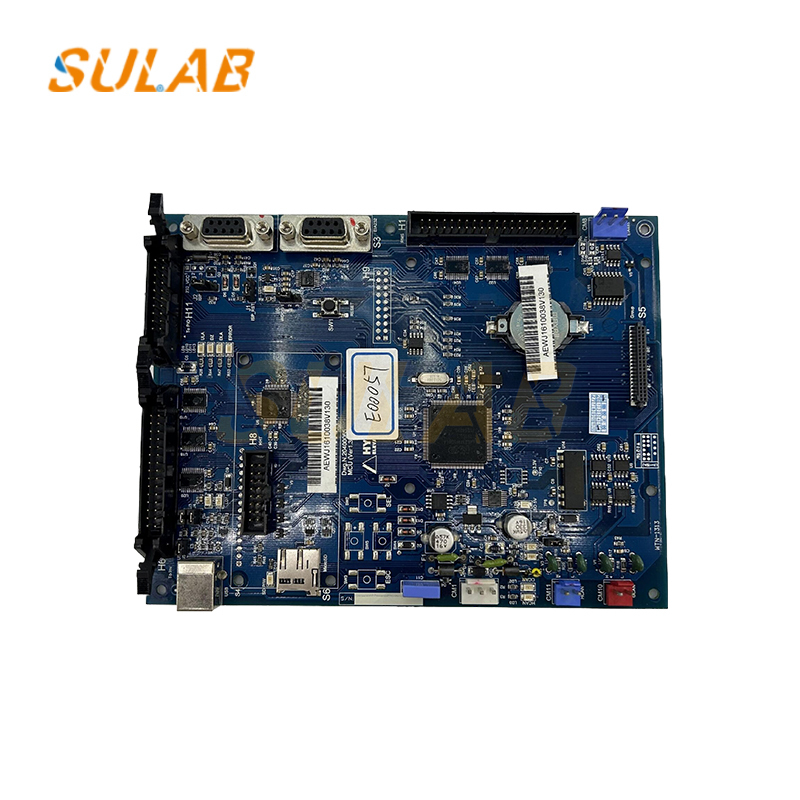

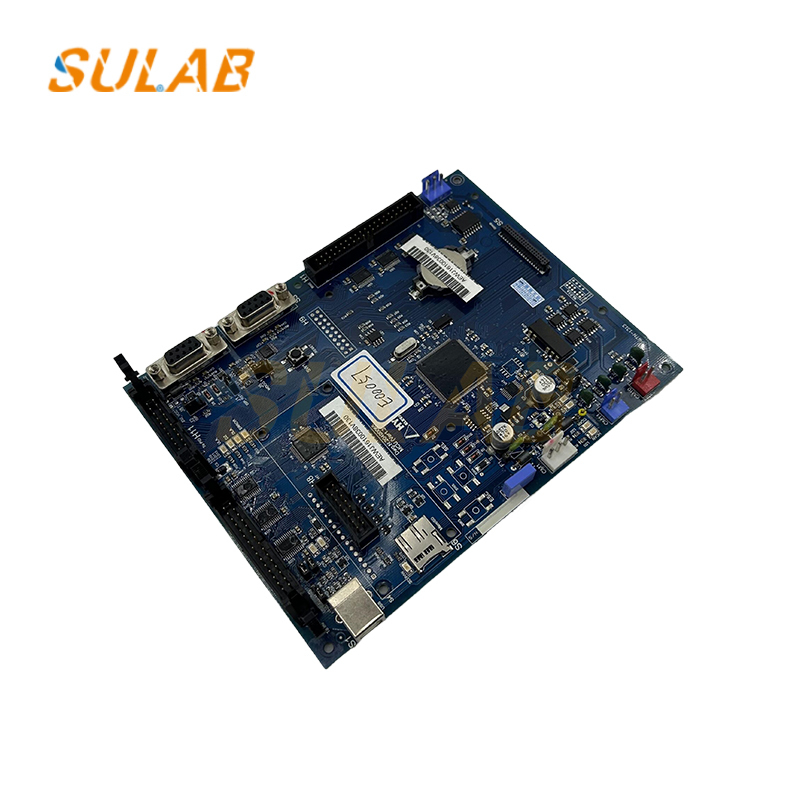

MCU VER1.3 2010OCT DWG N 20400065 PCB ανελκυστήρα

MCU VER1.3 2010OCT DWG N 20400065 Εξαρτήματα PCB για ανελκυστήρες

• Μονάδα MCU-κεντρική διάταξη:

  • Η μονάδα μικροελέγχου (MCU) είναι ο πυρήνας, ο οποίος περιβάλλεται από υποστηρικτικά IC (π.χ. κινητήρες, τσιπ επικοινωνίας).

  • Αποσύνδεσμοι πυκνωτών που τοποθετούνται κοντά σε πινάκια MCU για τη μείωση του θορύβου.

• Κατανομή ισχύος:

  • Ειδικά επίπεδα ισχύος (π.χ. 5V, 3.3V) με παχιά ίχνη ή πολυγώνια.

  • Προαιρετικοί μετατροπείς DC-DC ή LDO για ρύθμιση τάσης.

• Απομόνωση σήματος:

  • Σήματα υψηλής ταχύτητας (π.χ. ανατροφοδότηση κωδικοποιητή) που διατρέχουν με έλεγχο παρεμπόδισης.

  • Αναλογικά/ψηφιακά τμήματα διαχωρισμένα για να ελαχιστοποιηθούν οι παρεμβολές.

• MCU: Πιθανότατα μικροελεγκτής βιομηχανικής κλάσης (π.χ. STM32, PIC) με μνήμη flash ≥ 128KB.

• Οδηγοί κινητήρα: MOSFET ή IGBT με απορροφητήρες θερμότητας (τύπου U ή ενεργητικής ψύξης).

• Διασύνδεση επικοινωνίας: RS-485, CAN bus ή Ethernet για δικτύωση ανελκυστήρων.

• Κύκλοι ασφαλείας: περιττοί ρελέα ή οπτικοσύνδεσμοι για την ανίχνευση σφαλμάτων.
