SULAB XAA25140AFB Πίνακας απεικόνισης εξόδου ανελκυστήρα για παράλληλα συστήματα

Αρχικό Νέο ανελκυστήρα Ανελκυστήρα PCB εξαρτήματα Lop Εμφάνιση Δίσκου Εμφάνιση Ανελκυστήρα Εμφάνιση XAA25140AFB

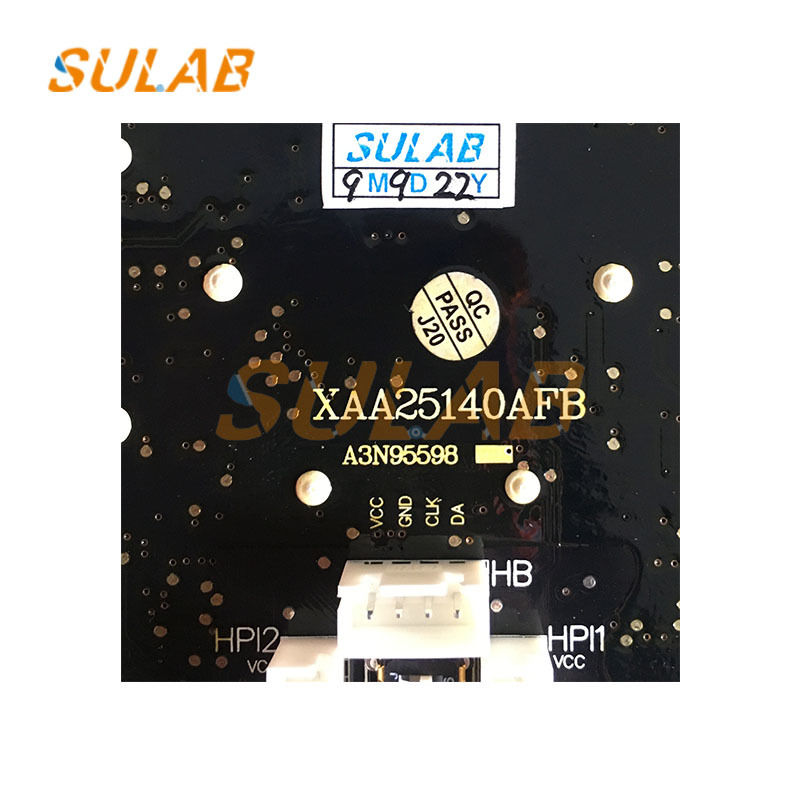

Μάρκα και μοντέλο: Η εν λόγω οθόνη είναι OTIS, μοντέλο XAA25140AFB, και ανήκει στη σειρά HBP16 οθονών κλήσης αίθουσας.
Εφαρμογή: Κατά κύριο λόγο κατάλληλο για συστήματα παράλληλων ανελκυστήρων.μπορεί να τοποθετηθεί έξω από την πόρτα αίθουσας ανελκυστήρα για να εμφανίσει πληροφορίες όπως η τρέχουσα κατάσταση λειτουργίας του ανελκυστήρα και τοποθεσία πάτωμα, και να παρέχει ένα κουμπί κλήσης για τους επιβάτες να καλέσουν το ασανσέρ.
Λειτουργικά χαρακτηριστικά: Λειτουργεί λαμβάνοντας σήματα κλήσης επιβατών μέσω εισροών κουμπιών, επεξεργάζοντάς τα μέσω μικροελεγκτή (MCU),και τη μετάδοση τους στον κύριο ελεγκτή του ανελκυστήρα μέσω μιας διεπαφής επικοινωνίαςΕπίσης λαμβάνει δεδομένα από τον κύριο ελεγκτή για να ενημερώνει την οθόνη, όπως το τρέχον πάτωμα του ανελκυστήρα και την κατεύθυνση της κίνησης.

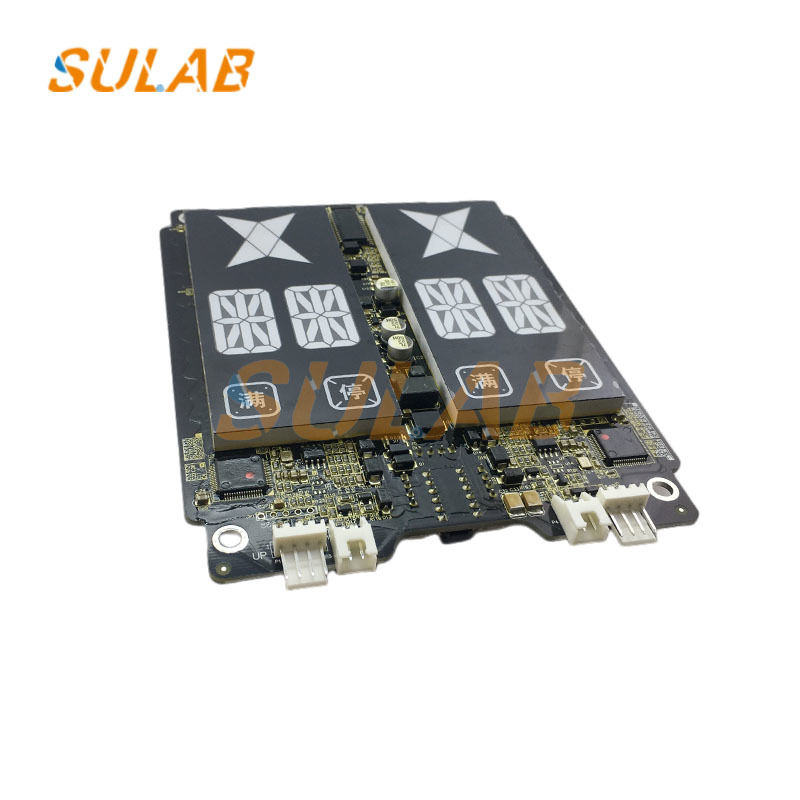

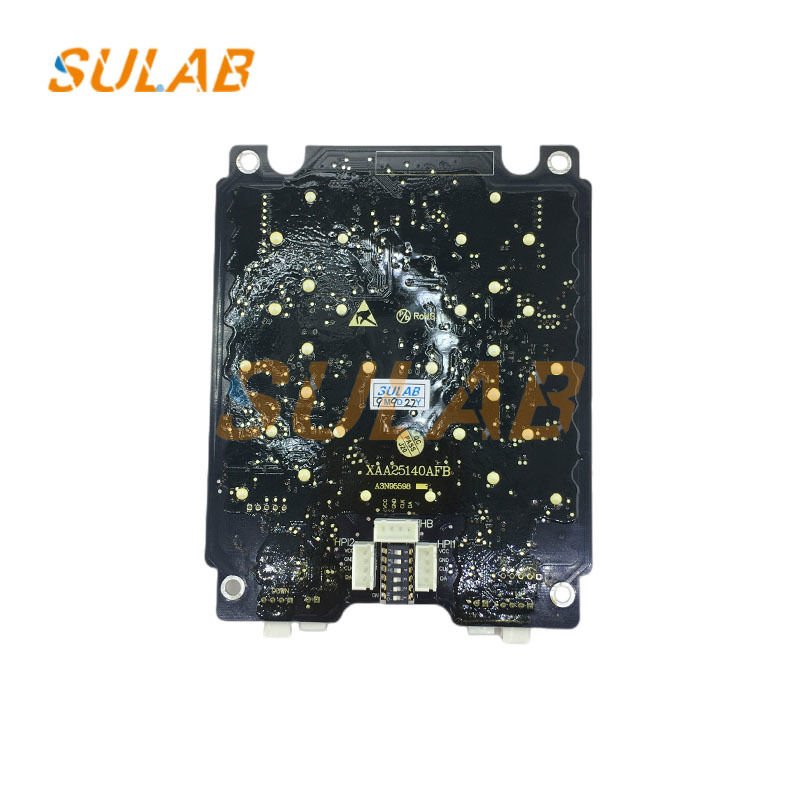

Εμφάνιση: Ο πίνακας οθόνης είναι μια μαύρη πλακέτα κυκλώματος με ψηφιακό LED σωλήνα ή οθόνη με πίνακα σημείων για την εμφάνιση αριθμών ορόφων και βέλων κατεύθυνσης,καθώς και το κουμπί κλήσης που πιέζεται από τον επιβάτη και τα σχετικά στοιχεία του κυκλώματος.

Προετοιμασία: Επιβεβαιώστε ότι το μοντέλο του ανελκυστήρα που πρόκειται να εγκατασταθεί ταιριάζει με τον πίνακα εμφάνισης της αίθουσας.Προετοιμάστε το πάνελ κλήσης αίθουσας και τα αξεσουάρ τουΠροετοιμάστε επίσης βασικά εργαλεία όπως ένα κατσαβίδι και ηλεκτρικό τρυπάνι, καθώς και εργαλεία μέτρησης όπως μια μετρική ταινία.Βεβαιωθείτε ότι ο άξονας του ανελκυστήρα είναι καθαρός από εμπόδια που θα μπορούσαν να εμποδίσουν την εγκατάσταση.
Καθορίστε την τοποθεσία εγκατάστασης: Σύμφωνα με τα σχέδια σχεδιασμού του ανελκυστήρα ή τον οδηγό εγκατάστασης, ο πίνακας κλήσης του διαδρόμου εγκαθίσταται συνήθως δίπλα στην πόρτα του διαδρόμου του ανελκυστήρα, 1.2-1.4 μέτρα πάνω από το επίπεδο του εδάφουςΓια τους ανελκυστήρες που ελέγχονται από ομάδα, ο πίνακας κλήσης πρέπει να τοποθετείται μεταξύ δύο ανελκυστήρων.και να αποφεύγεται η εγκατάσταση σε θέσεις ευάλωτες σε σύγκρουση.
Προτρυπή: Χρησιμοποιήστε ένα εργαλείο μέτρησης για να σημειώσετε τις οπές τοποθέτησης για τον πίνακα κλήσης αίθουσας, στη συνέχεια προτρυπήστε με ηλεκτρικό τρυπάνι.Δώστε προσοχή στο βάθος της τρύπας και διάμετρος για να διασφαλιστεί ότι οι βίδες μπορούν να εξασφαλίσουν με ασφάλεια το πάνελ κλήσης αίθουσα.
Εγκατάσταση του πίνακα κλήσης αίθουσας: τοποθετήστε τον πίνακα κλήσης αίθουσας στις προτρυπές τρύπες και ασφαλίστε τον με βίδες.Χρησιμοποιήστε ένα επίπεδο για να κρατήσετε το πάνελ κλήσης του διαδρόμου κάθετο στον τοίχο για να εξασφαλιστεί η ομαλή εγκατάσταση.
Σύνδεση καλωδίωσης: Ο πίνακας κλήσεων αίθουσας XAA25140AFB απαιτεί καλώδιο επικοινωνίας.Συνδέστε σωστά το πάνελ σύμφωνα με τις οδηγίες του κατασκευαστήΕάν ο πίνακας κλήσης αίθουσας απαιτεί εξωτερική παροχή ρεύματος, συνδέστε το καλώδιο ρεύματος.Πάντα αποσυνδέστε την παροχή ενέργειας του ανελκυστήρα πριν την σύνδεση, και να εξασφαλίσει την κατάλληλη μόνωση.
Δραστηριώδης δοκιμή: Μετά την εγκατάσταση, επαναφέρετε την παροχή ενέργειας του ανελκυστήρα και εκτελέστε πολλαπλές δοκιμές.Ελέγξτε εάν η οθόνη εδάφους λειτουργεί σωστά και αν υπάρχουν συναγερμοί βλάβηςΕάν εντοπιστούν προβλήματα, αμέσως λύστε το πρόβλημα της καλωδίωσης ή ελέγξτε ξανά τις διαδικασίες εγκατάστασης.
