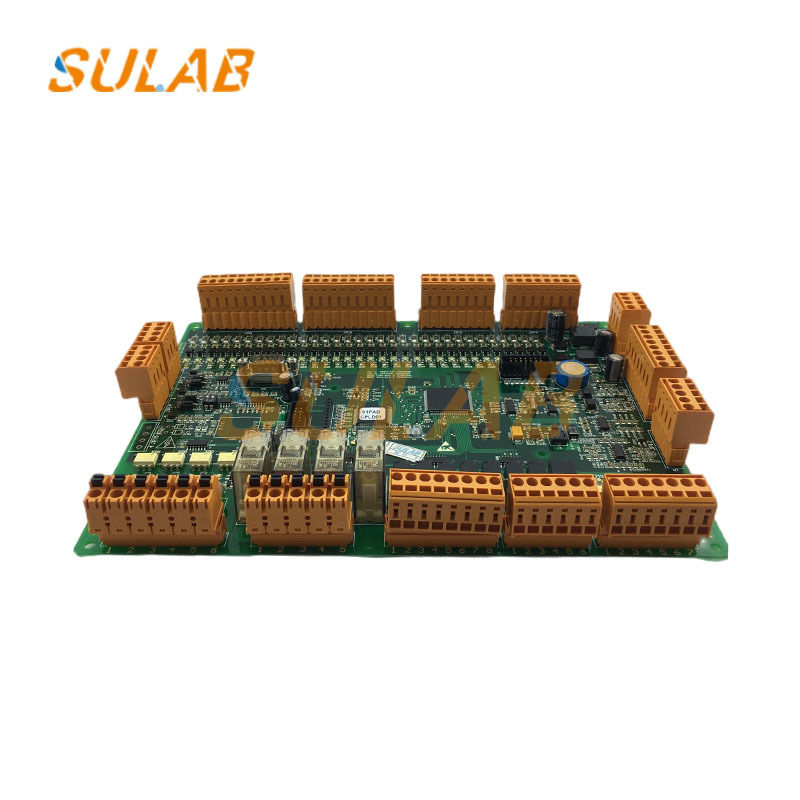

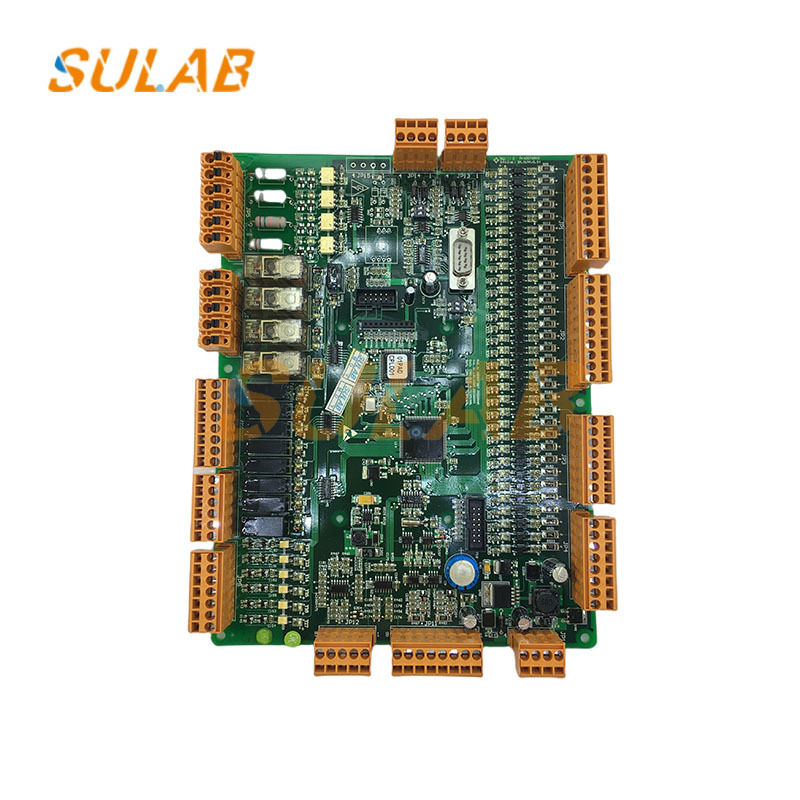

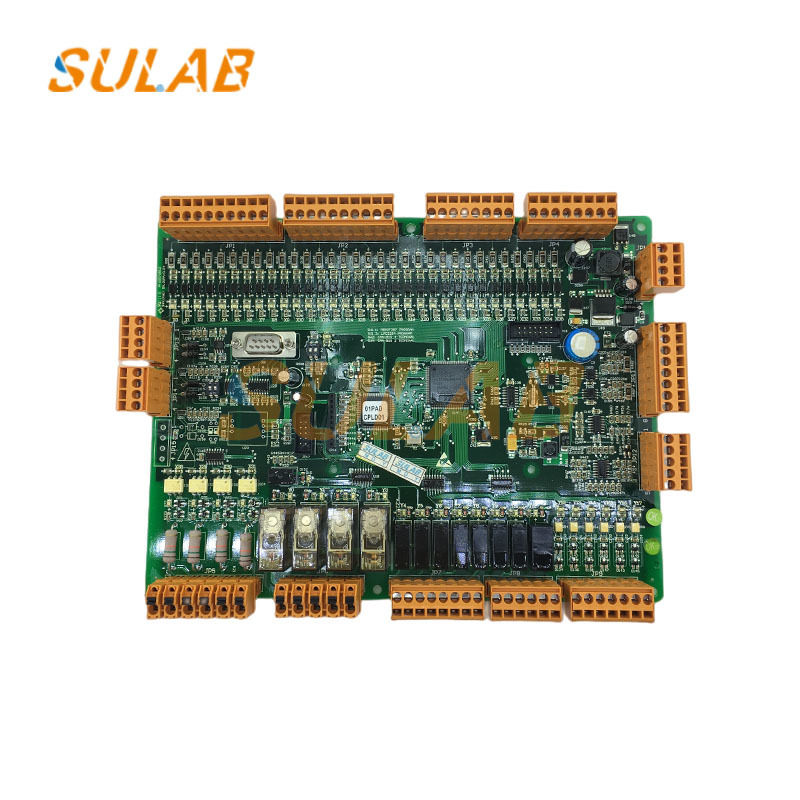

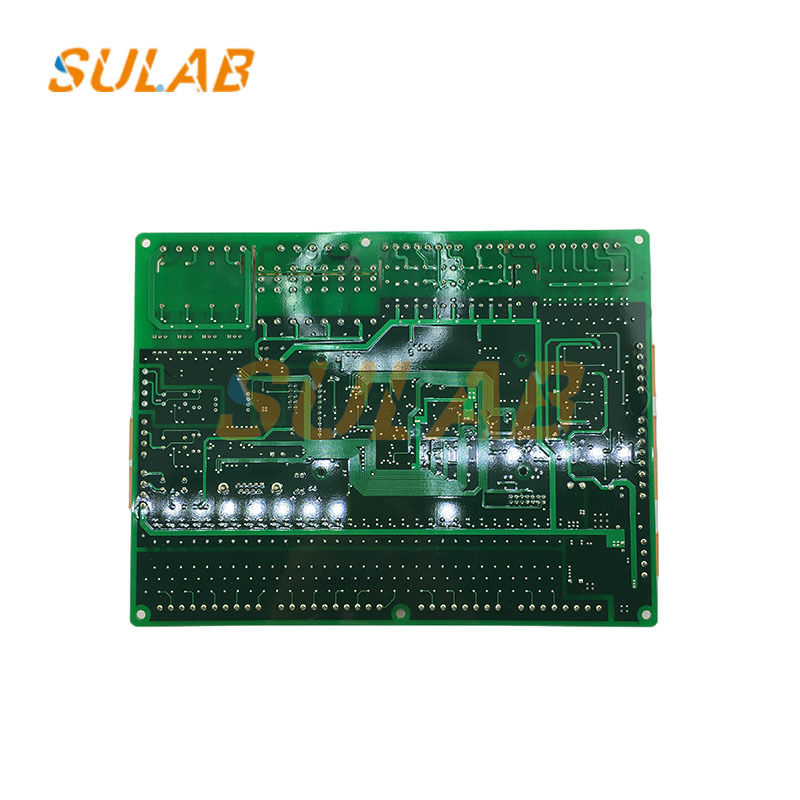

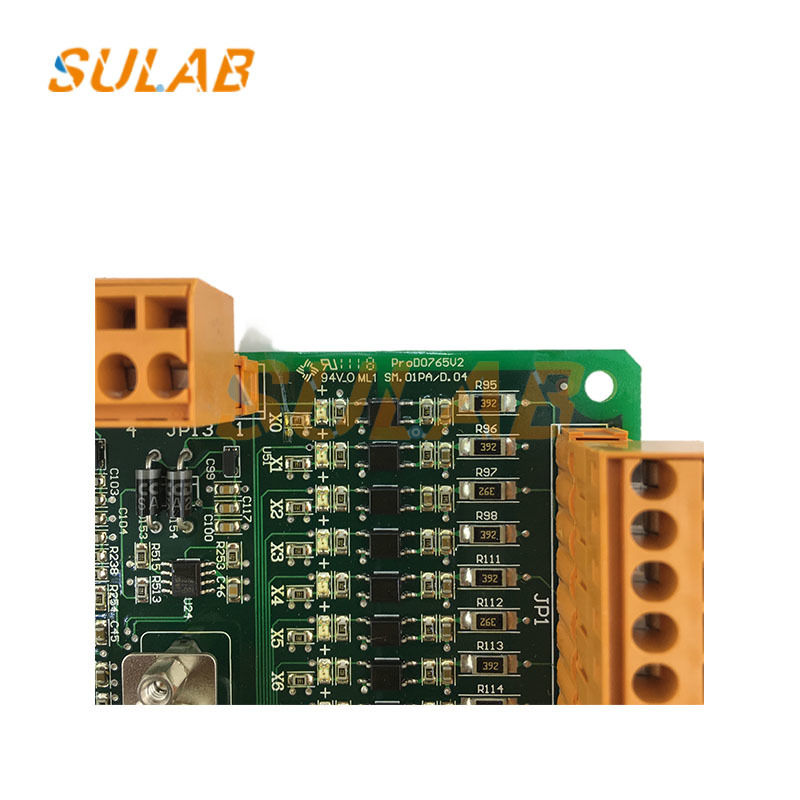

Κύρια πλακέτα PCB ανελκυστήρα SULAB SM.01PA με επικοινωνία CAN Bus

Κύρια πλακέτα PCB ανελκυστήρα, Κύρια πλακέτα, Κύριο πάνελ ανελκυστήρα, Πλακέτα ελέγχου ανελκυστήρα, Ανταλλακτικά ανελκυστήρα PCB, Κύρια πλακέτα Stepper, Πλακέτα οδηγού SM.01PA

Ο πυρήνας της πλακέτας SM.01PA είναι "απόκτηση εντολών + μετατροπή σήματος + εμφάνιση κατάστασης." Οι συγκεκριμένες λειτουργίες της περιλαμβάνουν:

Απόκτηση εντολών: Λαμβάνει σήματα λειτουργίας από το θάλαμο του ανελκυστήρα, όπως το κουμπί επιλογής ορόφου, το κουμπί ανοίγματος/κλεισίματος της πόρτας και το κουμπί έκτακτης ανάγκης, μετατρέπει αναλογικά/ψηφιακά σήματα σε σήματα επικοινωνίας συμβατά με το πρωτόκολλο Monarch και τα μεταδίδει στην κύρια πλακέτα ελέγχου του ανελκυστήρα.

Ανατροφοδότηση κατάστασης: Λαμβάνει πληροφορίες όπως "θέση ορόφου", "κατεύθυνση κίνησης" και "κατάσταση πόρτας (ανοιχτή/κλειστή)" από την κύρια πλακέτα ελέγχου και ενεργοποιεί την οθόνη ορόφου (όπως ψηφιακό σωλήνα/οθόνη LED), την ένδειξη κατεύθυνσης και το φως κατάστασης ανοίγματος/κλεισίματος της πόρτας στο θάλαμο του ανελκυστήρα, παρέχοντας στους επιβάτες ανατροφοδότηση για την τρέχουσα κατάσταση του ανελκυστήρα.

Ανατροφοδότηση συναγερμού και βλάβης: Εάν ενεργοποιηθεί ένας συναγερμός έκτακτης ανάγκης (όπως ένα κουμπί συναγερμού ή σήμα παγιδευμένου ατόμου) στο θάλαμο του ανελκυστήρα, το SM.01PA μεταδίδει το σήμα συναγερμού στην κύρια πλακέτα ελέγχου και μπορεί επίσης να ενεργοποιήσει ένα βομβητή ή μια ένδειξη συναγερμού στο θάλαμο του ανελκυστήρα για να ειδοποιήσει τους επιβάτες. Προσαρμογή επικοινωνίας: Επικοινωνεί με την κύρια πλακέτα ελέγχου μέσω ειδικού διαύλου επικοινωνίας Monarch (όπως δίαυλος CAN ή δίαυλος RS485) για να διασφαλίσει τη σταθερή μετάδοση εντολών και σημάτων κατάστασης και να αποφύγει την απώλεια ή την καθυστέρηση εντολών.

Αποτυχία επικοινωνίας (Πιο συνηθισμένο)
Σύμπτωμα: Το φως επικοινωνίας (COM) είναι σβηστό/σταθερό/αναβοσβήνει ανώμαλα, οι εντολές του θαλάμου δεν μπορούν να καταχωρηθούν (καμία απόκριση στα πατήματα κουμπιών) ή η κύρια πλακέτα ελέγχου αναφέρει "Αποτυχία επικοινωνίας πλακέτας εντολών θαλάμου" (όπως ο κωδικός σφάλματος Monarch E37).
Αντιμετώπιση προβλημάτων:
Ελέγξτε το δίαυλο επικοινωνίας (CAN-H/CAN-L ή RS485-A/RS485-B) για χαλαρά ή ανεστραμμένα καλώδια ή ζημιά στο καλώδιο του διαύλου (π.χ., να έχει συμπιεστεί από την πόρτα του θαλάμου).
Μετρήστε την τάση του διαύλου επικοινωνίας (κανονική τάση διαύλου CAN: CAN-H ≈ 2,5-3,5V, CAN-L ≈ 1,5-2,5V, διαφορά τάσης ≈ 1V). Εάν η τάση είναι μη φυσιολογική, ο δίαυλος μπορεί να είναι βραχυκυκλωμένος, γειωμένος ή το τσιπ επικοινωνίας στην πλακέτα μπορεί να έχει υποστεί ζημιά.
Δοκιμάστε να αντικαταστήσετε την πλακέτα SM.01PA με το ίδιο μοντέλο για να αποκλείσετε ένα πρόβλημα με την ίδια την πλακέτα (π.χ., ένα καμένο τσιπ επικοινωνίας).
