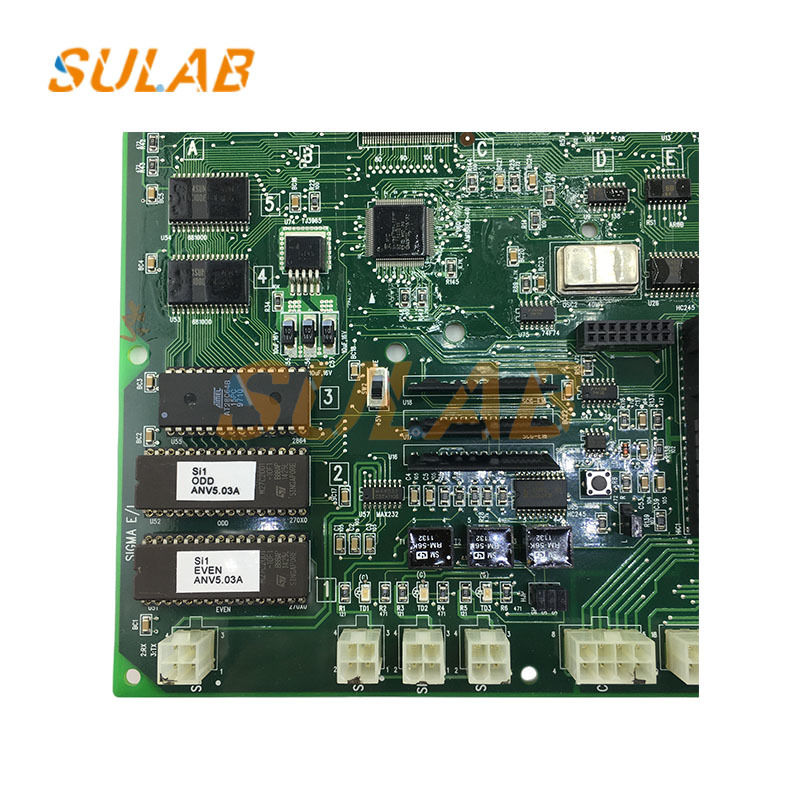

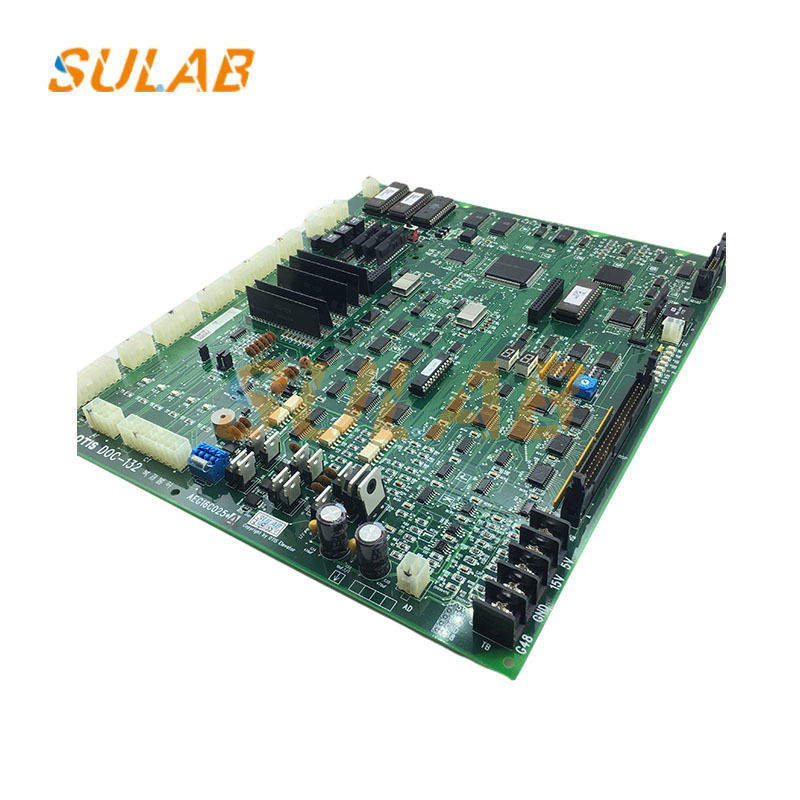

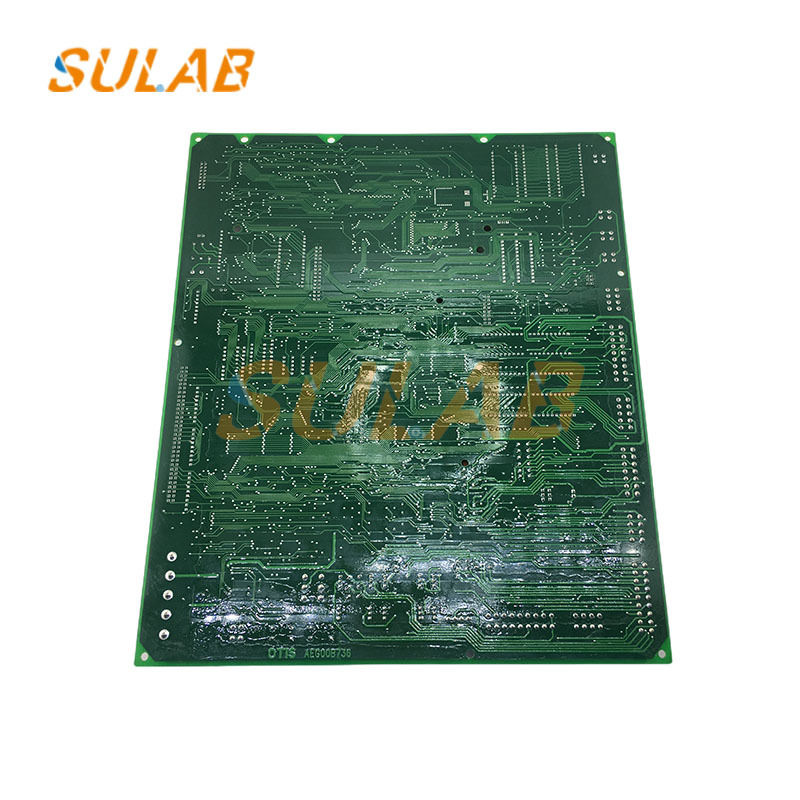

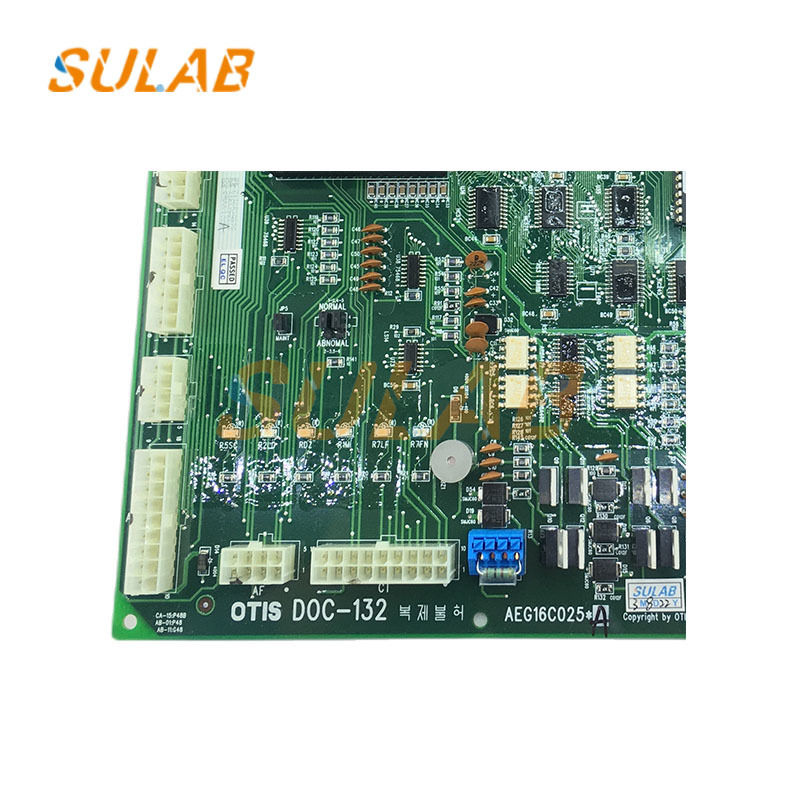

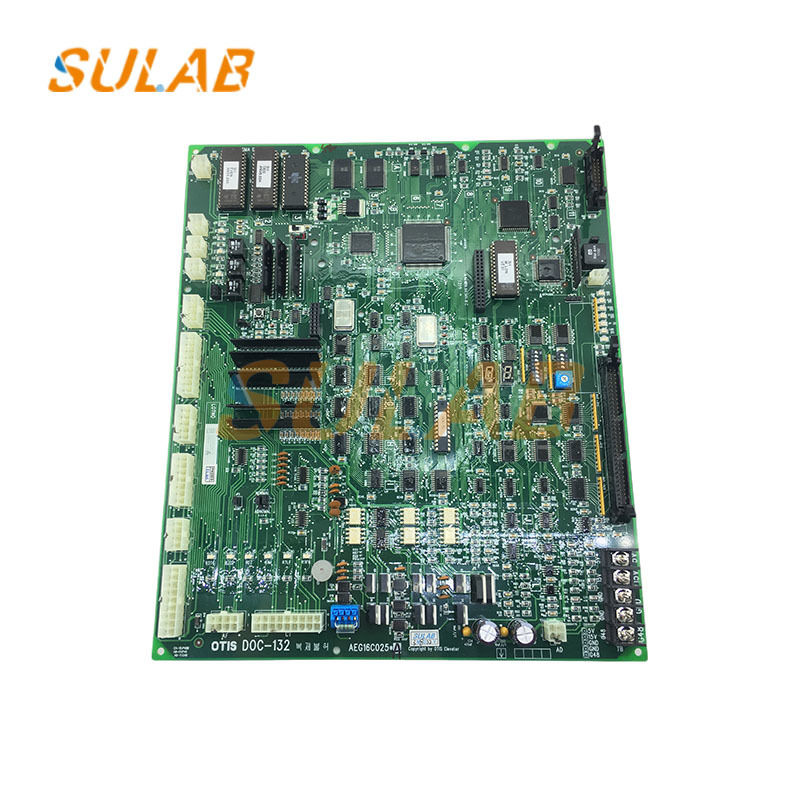

SULAB Πίνακας ελέγχου ανελκυστήρα DOC-132 AEG16C025A 24V PCB

Πίνακας ελέγχου ανελκυστήρα LG PCB Πίνακα ανελκυστήρα Motherboard Υψηλής ποιότητας χονδρική ανελκυστήρα Motherboard DOC-132 AEG16C025A

Βασικές πληροφορίες: Αυτή η μητρική πλακέτα κατασκευάζεται στην Κίνα και αποτελεί συστατικό ενός ανελκυστήρα.χρησιμοποιείται κυρίως σε οικιακούς ανελκυστήρες και άλλες εφαρμογές.
Λειτουργικά χαρακτηριστικά: Ως βασικό συστατικό του συστήματος ελέγχου ανελκυστήρα, εκτελεί σημαντικές λειτουργίες όπως ο έλεγχος λειτουργίας του ανελκυστήρα, η προστασία της ασφάλειας και η μετάδοση σήματος.Επιτρέπει λειτουργίες όπως μέτρηση ύψους δαπέδου, χειροκίνητη λειτουργία LRT, λειτουργία δοκιμής POSI, λειτουργία κοπής 110%, και επαναφέρει τα δεδομένα CRT. Μπορεί επίσης να παρέχει προστασία από υπερστροφή και υπερφόρτωση του κινητήρα, αυτόματο φωτισμό αυτοκινήτου και έλεγχο ανεμιστήρα,κλειδαριά ανελκυστήρα σταθμού βάσης, τηλεχειριζόμενη διασύνδεση κλειδαριού ανελκυστήρα, και έλεγχο κάρτας IC ελέγχου αυτοκινήτου και αίθουσας.
Συχνές βλάβες και συμπτώματα: Όταν η μητρική πλακέτα λειτουργεί λανθασμένα, το ασανσέρ μπορεί να μην ξεκινήσει ή να σταματήσει συχνά κατά τη διάρκεια της λειτουργίας, τα σήματα εντολών μπορεί να χαθούν ή να παραποιηθούν,οι διατάξεις προστασίας ασφαλείας ενδέχεται να μην λειτουργούν σωστά, και η οθόνη μπορεί να εμφανίζεται παραμορφωμένη ή κενή.

Τοποθέτηση και στερέωση της μητρικής πλακέτας

Βεβαιωθείτε ότι οι συνδέσεις της μητρικής πλακέτας (όπως η σύνδεση ρεύματος, η σύνδεση ηλεκτρικής ενέργειας, η σύνδεση ηλεκτρικής ενέργειας, η σύνδεση ηλεκτρικής ενέργειας) είναισύνδεσμος επικοινωνίας, και I/O connector) προσανατολίζονται για εύκολη καλωδίωση και αποφεύγουν την υπερβολική κάμψη των καλωδίων.

Χρησιμοποιήστε τις παρασχεθείσες βίδες για να σφίξετε ομοιόμορφα διαγώνια (η ροπή πρέπει να συμμορφώνεται με το εγχειρίδιο. Μια πολύ χαλαρή βίδα μπορεί να οδηγήσει σε κακή επαφή, ενώ μια πολύ σφιχτή βίδα μπορεί να βλάψει το PCB της μητρικής πλακέτας).Εάν η επιφάνεια τοποθέτησης είναι ανώμαλη, τοποθετήστε μονωτικά πλυντήρια για ισοπέδωση.

Σύνδεση του καλωδίου (κεντρικό βήμα)

Σύνδεση της τροφοδοσίας: Εντοπίστε τον σύνδεσμο τροφοδοσίας της μητρικής πλακέτας (συνήθως με την ένδειξη "DC24V", "GND" ή "AC110V", ανατρέξτε στο εγχειρίδιο για λεπτομέρειες).Χρησιμοποιήστε ένα πολυμέτρο για να επιβεβαιώσετε ότι η τάση εισόδου πληροί τις απαιτήσεις της μητρικής πλακέτας (κυρίως DC24V ± 5%). Συνδέστε σωστά τους θετικούς και αρνητικούς πόλους (η λανθασμένη σύνδεσή τους μπορεί να βλάψει τη μονάδα ισχύος της μητρικής πλακέτας).Συνδέστε τις γραμμές επικοινωνίας (όπως RS485 ή ένα ειδικό λεωφορείο) μεταξύ της κυριότερης πλακέτας και του πίνακα ελέγχου του ανελκυστήρα και του πίνακα κλήσης αίθουσαςΔιακρίνετε μεταξύ γραμμών "Α" και "Β" ή γραμμών "CAN-H" και "CAN-L", εξασφαλίστε ασφαλείς συνδέσεις και γείρετε την ασπίδα σε ένα άκρο για να μειώσετε τις παρεμβολές.
Σύνδεση διεπαφής Ε/Υ: Συνδέστε τις γραμμές εισόδου και εξόδου για το κύκλωμα ασφαλείας, το σήμα κλειδαριού πόρτας, τον διακόπτη ορίου, την ανατροφοδότηση του επαγγέλτη και άλλα κυκλώματα σύμφωνα με την εγγραφή στο εγχειρίδιο.Κάθε καλώδιο θα πρέπει να συσσωρεύεται στο τερματικό για να αποφευχθεί βραχυκυκλώματα που προκαλούνται από γυμνά καλώδιαΜετά την καλωδίωση, χρησιμοποιήστε σχοινιά για να οργανώσετε τα καλώδια και να τα συνδέσετε ξεχωριστά από τα καλώδια υψηλής τάσης (όπως τα καλώδια κινητήρα).
Γείωση: Το γήινο τερματικό της κυριότερης πλακέτας (που φέρει την ένδειξη "PE" ή "σύμβολο γης") πρέπει να συνδέεται με τη γήινη λεωφόρο του κιβωτίου ελέγχου με κίτρινο-πράσινο διχρωμό καλώδιο.Η αντίσταση γείωσης πρέπει να είναι ≤4Ω για να αποφεύγεται η βλάβη της κύριας πλακέτας από στατικό ηλεκτρισμό ή διαρροή.
