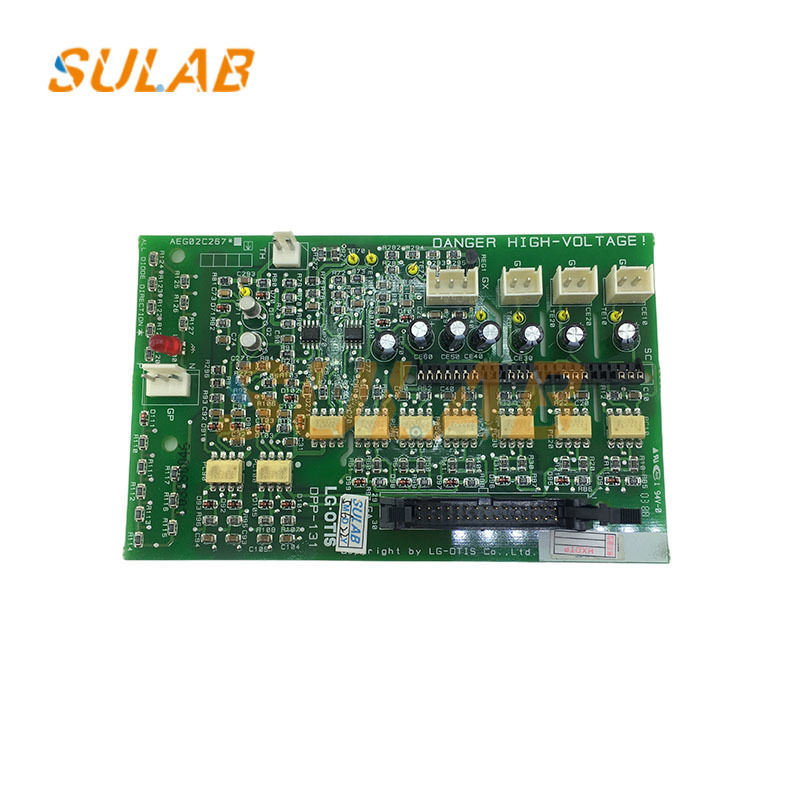

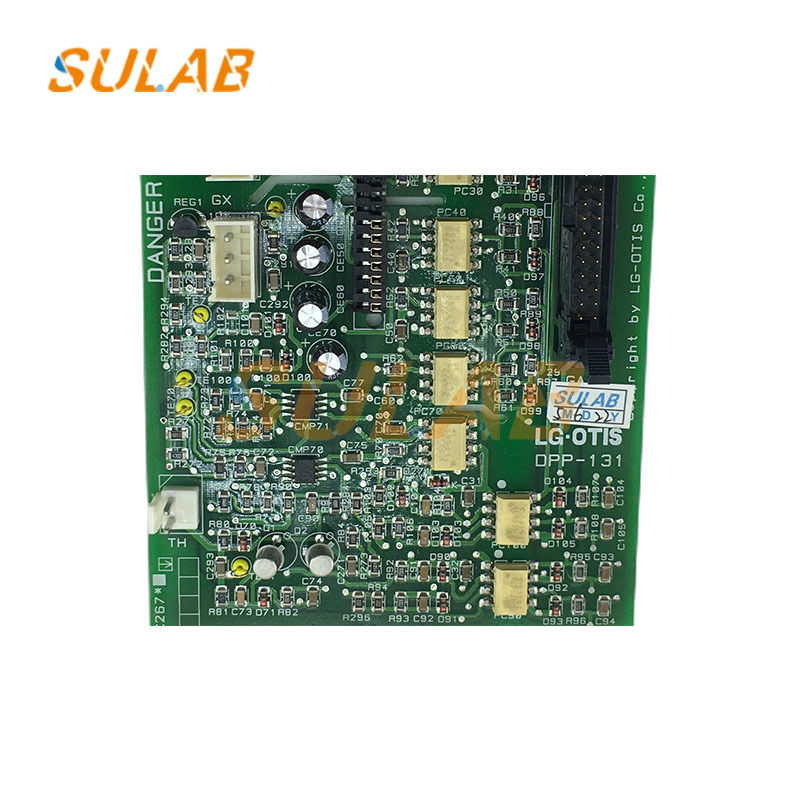

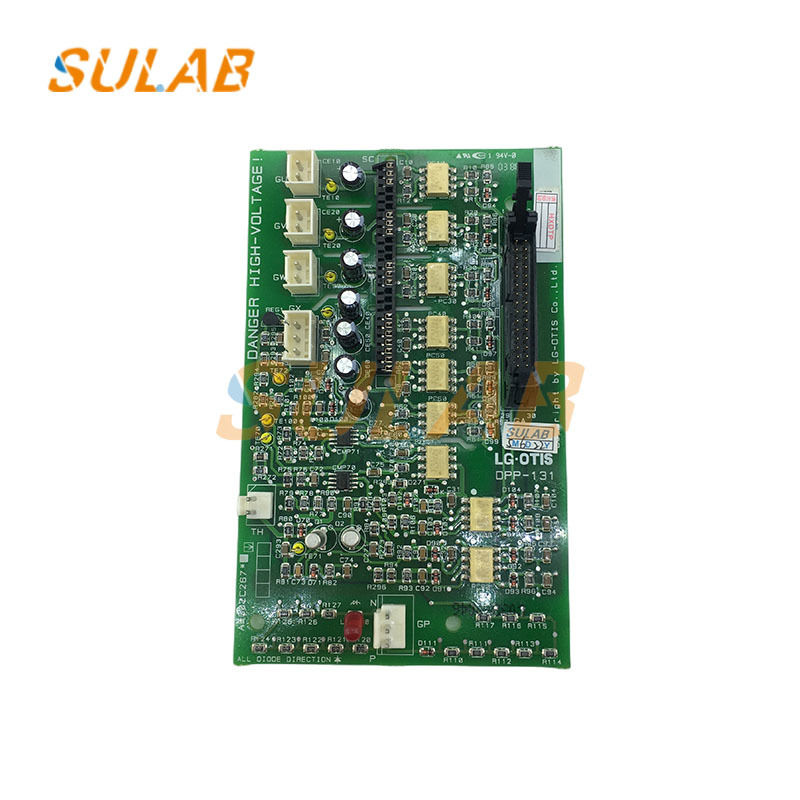

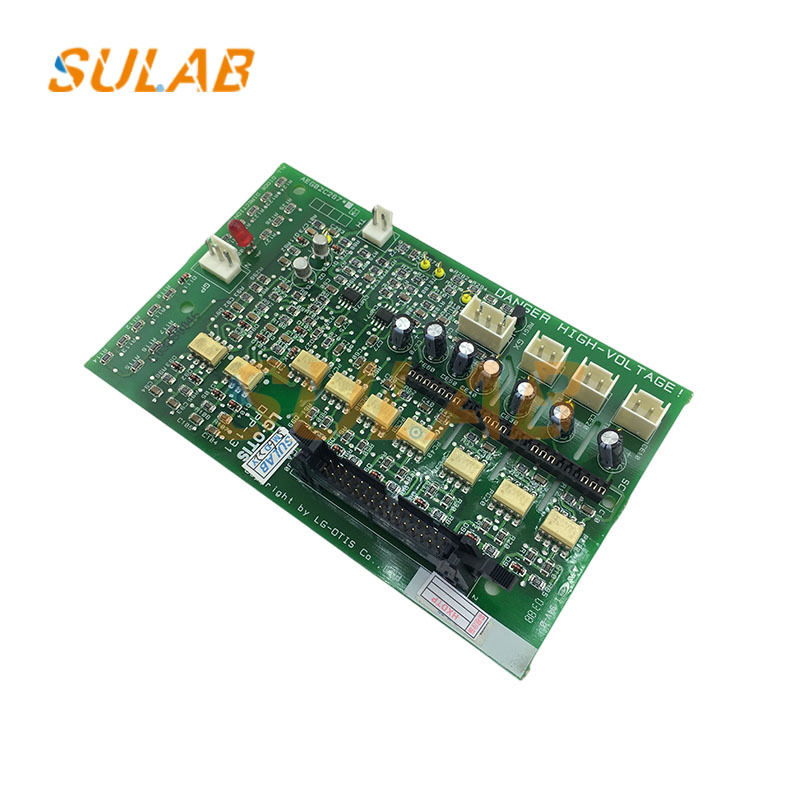

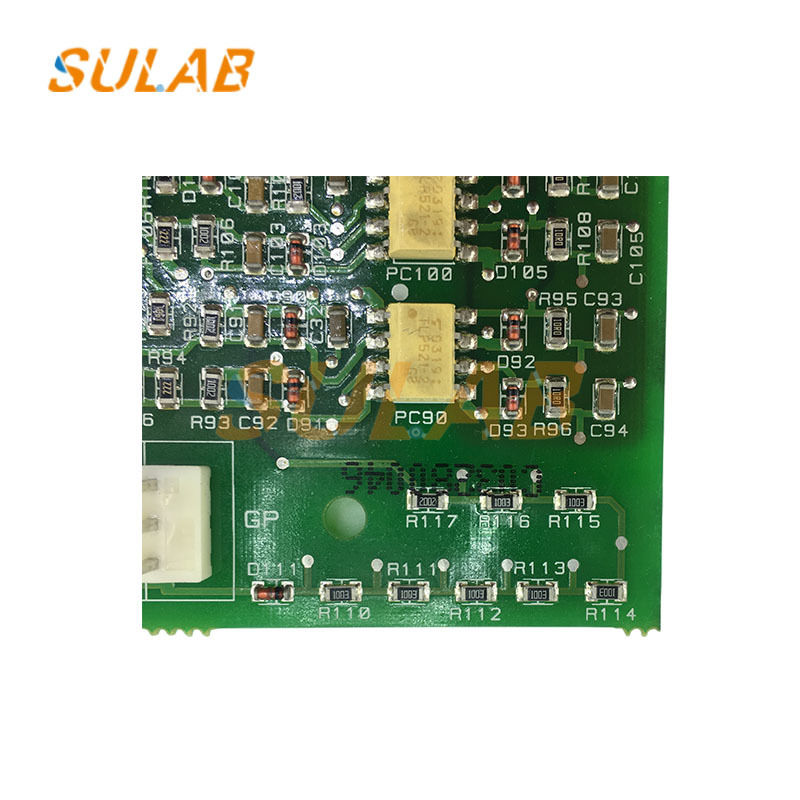

Πίνακας οδηγού ανελκυστήρα SULAB DPP-131 AEG02C267 για έλεγχο κινητήρα θυρών

SIGM μητρική πλακέτα ανελκυστήρα αξεσουάρ ανελκυστήρα πλακέτα οδηγού LG μονάδα ανελκυστήρα πλακέτα οδηγού SIGMA PCB μονάδα ανελκυστήρα πλακέτα οδηγού DPP-131 AEG02C267

Έλεγχος Λειτουργίας Μοτέρ Πόρτας
Λαμβάνει εντολές "άνοιγμα/κλείσιμο" από την κεντρική πλακέτα του ανελκυστήρα (όπως η κεντρική πλακέτα DOC-132 που αναφέρθηκε παραπάνω) για να οδηγήσει το μοτέρ της πόρτας σε εμπρόσθια και αντίστροφη περιστροφή, εξασφαλίζοντας ομαλό άνοιγμα και κλείσιμο της πόρτας του θαλάμου και της πόρτας προσγείωσης.
Υποστηρίζει ρυθμιζόμενη ρύθμιση ταχύτητας μοτέρ πόρτας: επιτάχυνση κατά την αρχική φάση ανοίγματος/κλεισίματος, σταθερή ταχύτητα κατά τη μεσαία φάση και επιβράδυνση κοντά στην τελική θέση, αποτρέποντας την πρόσκρουση με την πόρτα και μειώνοντας τον θόρυβο λειτουργίας.
Προστασία Ασφαλείας
Σύνδεση προστασίας κατά του τσιμπήματος: Λαμβάνει σήματα από την κουρτίνα φωτός του μοτέρ της πόρτας (όπως η κουρτίνα φωτός Otis) και τον πίνακα αφής ασφαλείας. Εάν ανιχνευθεί εμπόδιο (όπως άτομο ή αντικείμενο) κατά τη διαδικασία κλεισίματος της πόρτας, το μοτέρ της πόρτας αντιστρέφεται αμέσως και ανοίγει την πόρτα για να αποτρέψει το τσίμπημα.
Προστασία υπερβολικού ρεύματος/υπερφόρτωσης: Εάν το μοτέρ της πόρτας κολλήσει (όπως λόγω παραμορφωμένης τροχιάς πόρτας ή ξένων αντικειμένων που έχουν κολλήσει στην πόρτα), προκαλώντας υπερβολικό ρεύμα, η πλακέτα ελέγχου θα διακόψει την παροχή ρεύματος στο μοτέρ για να αποτρέψει την καύση του μοτέρ ή την ζημιά στην πλακέτα ελέγχου.
Ανίχνευση άφιξης πόρτας: Ο αισθητήρας θέσης του μοτέρ της πόρτας (όπως ένας φωτοηλεκτρικός διακόπτης ή κωδικοποιητής) ανιχνεύει την πλήρως ανοιχτή/κλειστή κατάσταση της πόρτας και στέλνει ένα σήμα πίσω στην κεντρική πλακέτα του ανελκυστήρα, διασφαλίζοντας ότι ο ανελκυστήρας δεν ξεκινά εάν η πόρτα δεν είναι πλήρως κλειστή. Αλληλεπίδραση Σήματος και Ανατροφοδότηση Κατάστασης
Αλληλεπιδρά με την κεντρική πλακέτα του ανελκυστήρα (π.χ., DOC-132) μέσω ενός διαύλου επικοινωνίας (π.χ., RS485, ειδική γραμμή επικοινωνίας χειριστή πόρτας): Στέλνει πληροφορίες κατάστασης όπως "πόρτα πλήρως ανοιχτή/κλειστή" και "βλάβη πόρτας" και λαμβάνει εντολές όπως "αναγκαστικό άνοιγμα/κλείσιμο πόρτας" και "παράμετροι ταχύτητας χειριστή πόρτας."
Ενσωματωμένα φώτα ένδειξης (π.χ., ρεύμα, λειτουργία και βλάβη) παρέχουν διαισθητική ανατροφοδότηση σχετικά με την κατάσταση λειτουργίας της πλακέτας ελέγχου (π.χ., το φως βλάβης θα είναι σταθερό ή θα αναβοσβήνει σε περίπτωση βλάβης).

Προετοιμασία πριν την εγκατάσταση
Προφυλάξεις ασφαλείας: Αποσυνδέστε την κύρια παροχή ρεύματος του ανελκυστήρα και την παροχή ρεύματος του χειριστή της πόρτας. Κρεμάστε μια προειδοποιητική πινακίδα "Μην λειτουργείτε". Φορέστε ένα αντιστατικό βραχιόλι για να αποτρέψετε τη στατική ηλεκτρική ενέργεια από το να καταστρέψει το τσιπ της πλακέτας ελέγχου.
Επαλήθευση συμβατότητας: Επιβεβαιώστε ότι το μοντέλο της πλακέτας ελέγχου (DPP-131 AEG02C267) ταιριάζει με το μοντέλο του μοτέρ του χειριστή της πόρτας και την κεντρική πλακέτα του ανελκυστήρα (π.χ., DOC-132) για να αποφύγετε δυσλειτουργίες λόγω ασυμβατότητας μοντέλου.
Έλεγχος εμφάνισης: Ελέγξτε ότι η πλακέτα ελέγχου δεν έχει φυσικές ζημιές (όπως απώλεια τσιπ, πρήξιμο πυκνωτή ή οξειδωμένους ακροδέκτες) και ότι τα καλώδια του μοτέρ του χειριστή της πόρτας δεν έχουν υποστεί ζημιά.
Διαδικασίες εγκατάστασης
Στερέωση της πλακέτας ελέγχου: Εγκαταστήστε την πλακέτα ελέγχου στο βραχίονα που παρέχεται στο κουτί του χειριστή της πόρτας και στερεώστε με τις παρεχόμενες βίδες (ροπή 3-5 N·m; αποφύγετε την υπερβολική σύσφιξη για να αποφύγετε ζημιά στην PCB). Βεβαιωθείτε ότι οι οπές απαγωγής θερμότητας δεν είναι φραγμένες.
