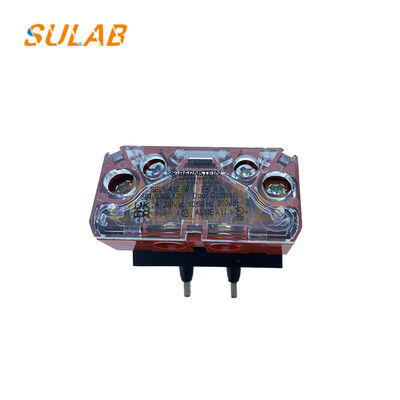

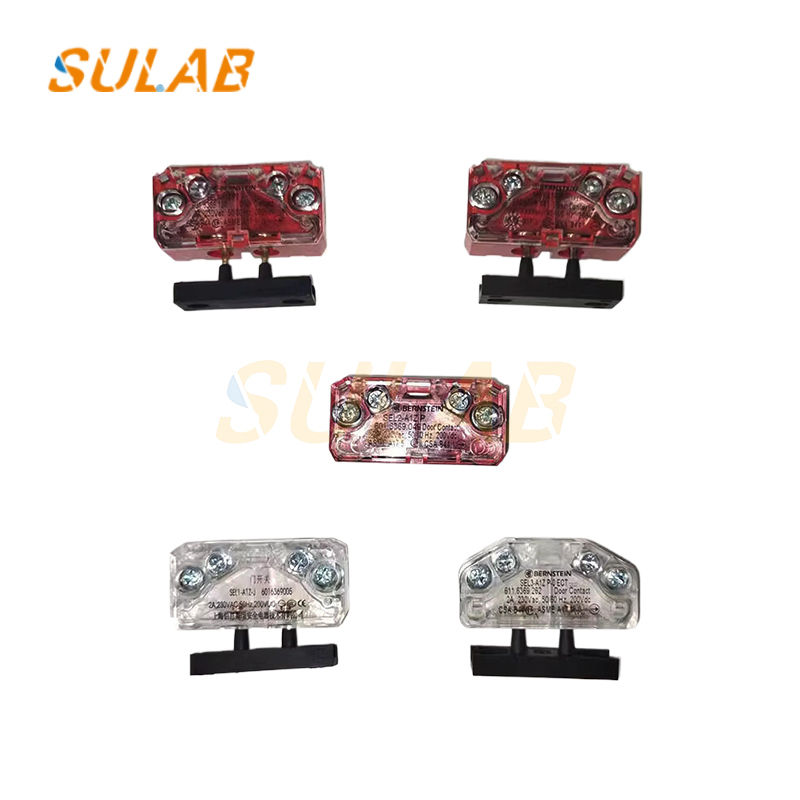

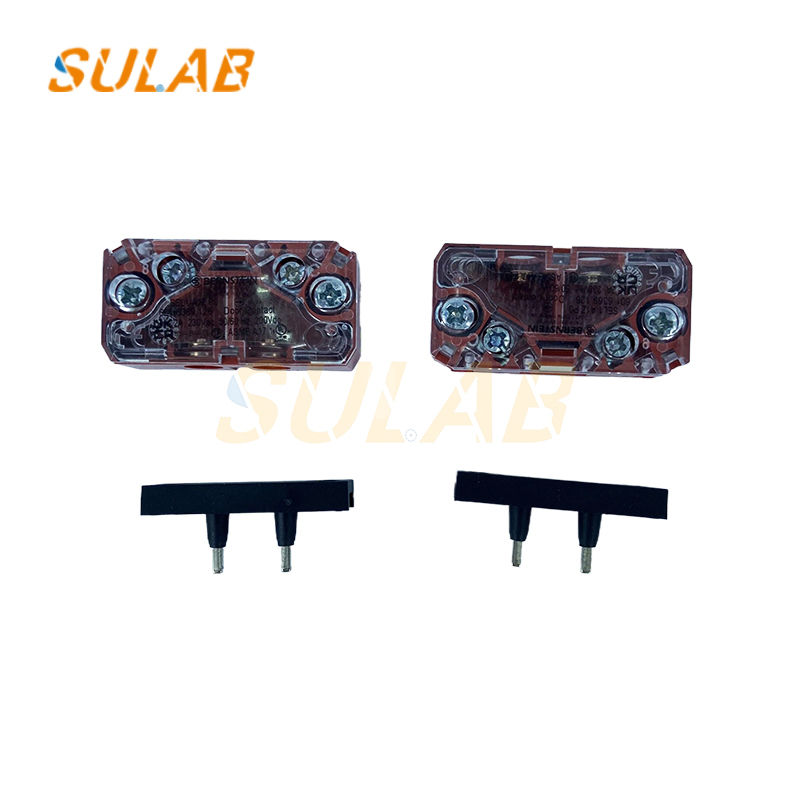

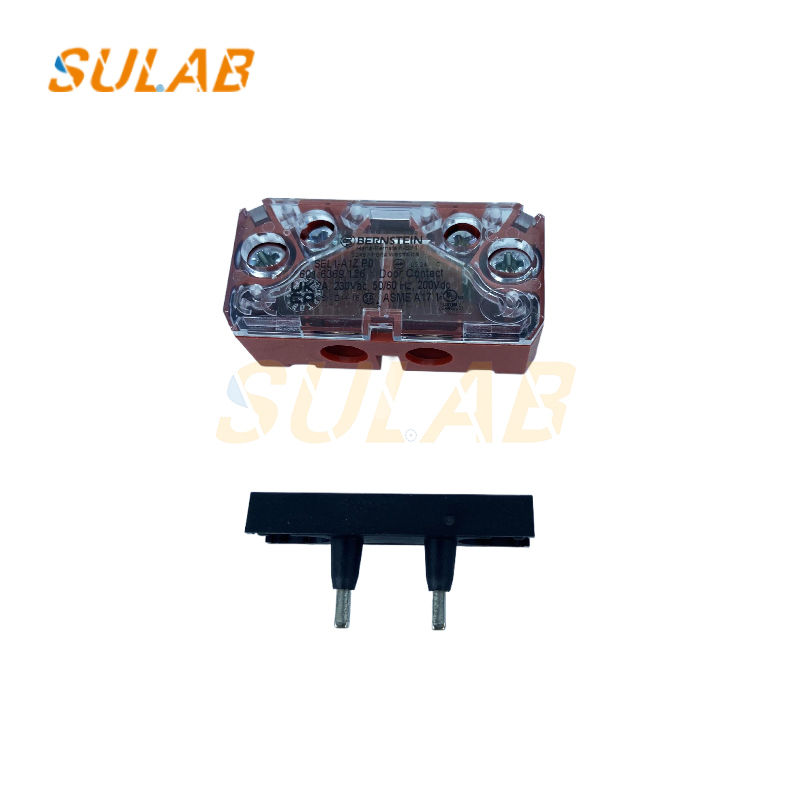

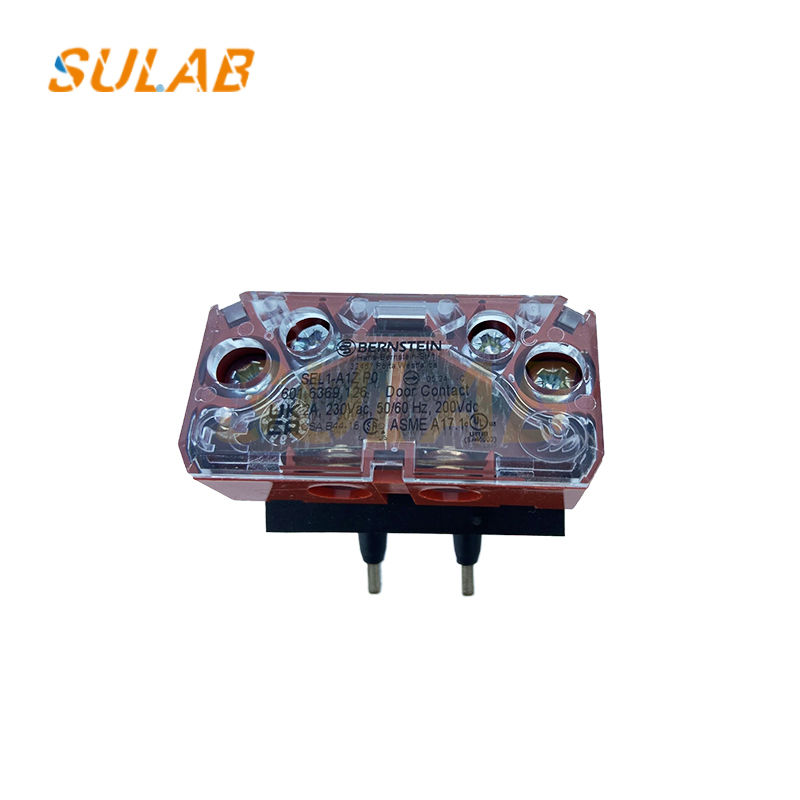

SULAB SEL1-A1ZP0 Επαφές πόρτας ανελκυστήρα 1NC IP20 16x50mm

Επαφή κλειδώματος θυρών ανελκυστήρα βοηθητικός διακόπτης επαφής διακόπτης κλειδώματος θυρών ανελκυστήρα επαφή ανελκυστήρα επαφή θυρών ανελκυστήρα SEL1-A1ZP0

Το SEL1-A1ZP0 είναι ένας διακόπτης επαφής θυρών ανελκυστήρα που κατασκευάζεται από την BERNSTEIN και ανήκει στη σειρά SEL. Παρέχεται μια περιγραφή παρακάτω:

Αρχή λειτουργίας: Οι επαφές του διακόπτη είναι σχεδιασμένες με ελατήρια. Κάθε φορά που λειτουργούν, η πλάκα επαφής και η κεφαλή λειτουργίας υφίστανται μηχανική κίνηση, απομακρύνοντας βρωμιά, σκόνη και στρώματα οξειδίου, εξασφαλίζοντας αξιόπιστη ηλεκτρική επαφή.
Τύπος επαφής: Επαφή 1NC.
Βαθμός προστασίας: IP20.
Μηχανική διάρκεια ζωής: Πάνω από 10 εκατομμύρια κύκλοι μεταγωγής.
Διαστάσεις: 16mm Υ × 50mm Π × 24.5mm Β.
Υλικό περιβλήματος: PC (UL94-V0), διαθέσιμο σε κόκκινο ή διαφανές.
Θερμοκρασία περιβάλλοντος: –30°C έως +70°C.

Προσδιορίστε τη θέση εγκατάστασης.
Σύμφωνα με τα σχέδια του χειριστή θυρών ανελκυστήρα, το SEL1-A1ZP0 εγκαθίσταται συνήθως κοντά στον μηχανισμό κλειδώματος της θύρας του ορόφου ή της θύρας του θαλάμου. Πρέπει να συντονίζεται με ακρίβεια με τον μηχανικό ενεργοποιητή του χειριστή θυρών (όπως το άγκιστρο κλειδώματος ή η σύνδεση):
Όταν η πόρτα είναι πλήρως κλειστή, ο μηχανικός ενεργοποιητής θα πρέπει να πιέζει αξιόπιστα την κεφαλή λειτουργίας του διακόπτη, προκαλώντας τις επαφές να είναι στην κατάσταση "κλειστό" ή "ανοιχτό" (ανάλογα με το σχεδιασμό του κυκλώματος, οι επαφές 1NC είναι κανονικά κλειστές και ανοίγουν όταν πιέζονται).
Όταν η πόρτα ανοίγει, ο ενεργοποιητής αποσυνδέεται, επαναφέροντας αυτόματα τον διακόπτη και αλλάζοντας την κατάσταση της επαφής.
Η θέση εγκατάστασης πρέπει να διασφαλίζει ότι η επαφή μεταξύ του διακόπτη και του ενεργοποιητή δεν κολλάει κατά τη διαδικασία ανοίγματος και κλεισίματος της πόρτας και η διαδρομή του ενεργοποιητή πληροί τις προδιαγραφές του διακόπτη (συνήθως, μια διαδρομή ενεργοποιητή 1-3mm είναι αρκετή για αξιόπιστη λειτουργία).
