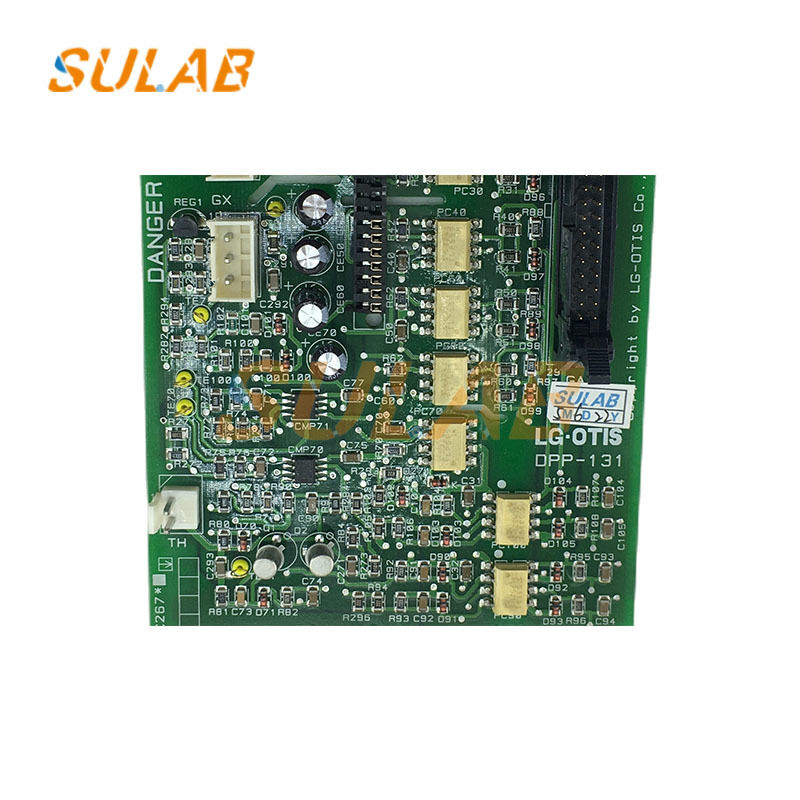

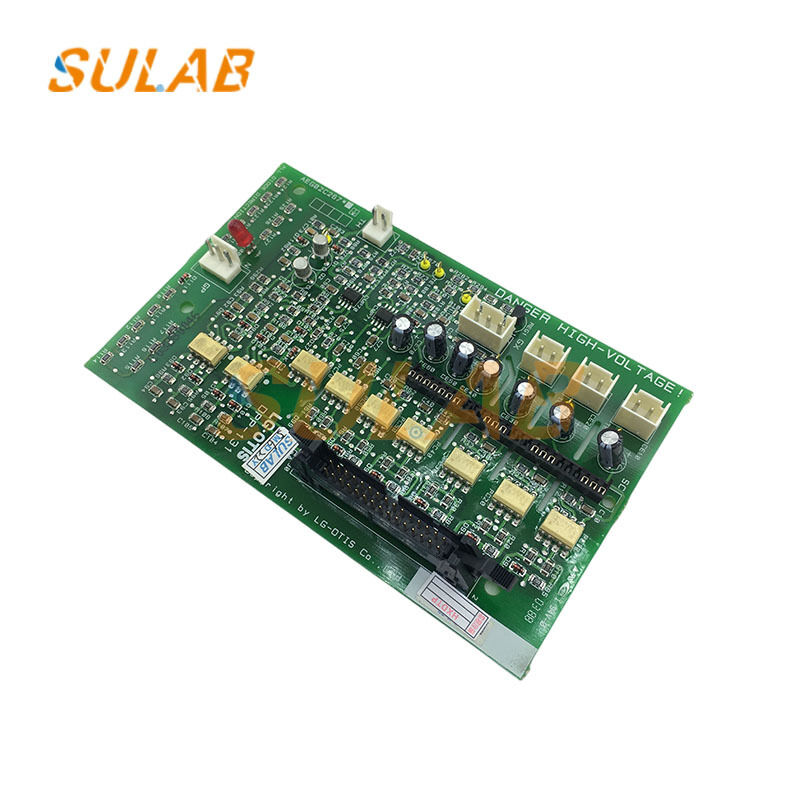

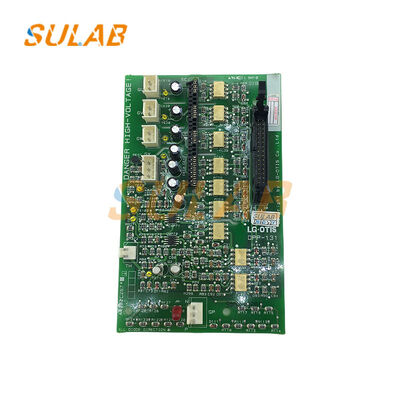

LG Modern Lift Elevator Drive Board DPP-131 AEG02C267 με έλεγχο κίνησης μηχανής έλξης και αλληλεπίδραση σήματος

Σχεδιασμός Πίνακα Οδήγησης Ανελκυστήρα LG Modern Lift, Μονάδα PCB Ανελκυστήρα, Πίνακας Ελέγχου Ανελκυστήρα  DPP-131 AEG02C267

Βασικές Λειτουργίες

Έλεγχος Οδήγησης Μηχανής Έλξης: Χρησιμοποιεί ένα συμβατό τροφοδοτικό μεταβλητής συχνότητας για να ρυθμίζει την ταχύτητα και τη ροπή της μηχανής έλξης, εξασφαλίζοντας ομαλές μεταβάσεις μεταξύ εκκίνησης, επιτάχυνσης, σταθερής ταχύτητας, επιβράδυνσης και στάσεων του ανελκυστήρα, καλύπτοντας τις λειτουργικές ανάγκες μεταξύ διαφορετικών ορόφων.

Αλληλεπίδραση Σημάτων και Εκτέλεση Εντολών: Λαμβάνει εντολές λειτουργίας από το κύριο σύστημα ελέγχου του ανελκυστήρα, όπως σήματα κλήσης και σήματα ορόφου, ενώ ταυτόχρονα παρέχει ανατροφοδότηση σχετικά με την κατάσταση λειτουργίας του μετατροπέα και του κινητήρα, εξασφαλίζοντας συντονισμένη λειτουργία όλων των εξαρτημάτων.

Παρακολούθηση και Προστασία Κατάστασης Λειτουργίας: Παρακολουθεί παραμέτρους όπως τάση, ρεύμα και θερμοκρασία κατά τη λειτουργία του ανελκυστήρα σε πραγματικό χρόνο, παρέχοντας πολλαπλές λειτουργίες προστασίας, συμπεριλαμβανομένης της προστασίας από υπερβολικό ρεύμα, υπέρταση, υπερφόρτωση και υπερθέρμανση. Απενεργοποιεί άμεσα τον ανελκυστήρα σε περίπτωση ανωμαλιών, εξασφαλίζοντας ασφαλή λειτουργία.

Βελτιωμένη Λειτουργική Απόδοση και Άνεση: Μέσω ακριβούς ελέγχου μεταβλητής συχνότητας, μειώνει την κατανάλωση ενέργειας κατά τη λειτουργία του ανελκυστήρα, ελαχιστοποιεί τους κραδασμούς και τον θόρυβο και ενισχύει την άνεση των επιβατών.

Αρχή Λειτουργίας

Διόρθωση και Φιλτράρισμα: Μετατρέπει την τριφασική εναλλασσόμενη τάση εισόδου σε συνεχές ρεύμα και μειώνει την κυμάτωση στο συνεχές ρεύμα μέσω ενός κυκλώματος φιλτραρίσματος, παρέχοντας μια σταθερή παροχή συνεχούς ρεύματος για το επόμενο στάδιο του μετατροπέα.

Μετατροπέας: Σύμφωνα με τις οδηγίες του κύριου συστήματος ελέγχου, το συνεχές ρεύμα μετατρέπεται σε τριφασικό εναλλασσόμενο ρεύμα με ρυθμιζόμενη συχνότητα και τάση χρησιμοποιώντας συσκευές ισχύος όπως IGBTs, τροφοδοτώντας τον κινητήρα της μηχανής έλξης.

Λειτουργία Λογικής Ελέγχου: Ο μικροεπεξεργαστής στην πλακέτα εκτελεί λειτουργίες λογικής ελέγχου όπως ταχύτητα και ροπή με βάση την κατάσταση λειτουργίας και τις οδηγίες του ανελκυστήρα, εξάγοντας αντίστοιχα σήματα ελέγχου για να ρυθμίσει την έξοδο του κυκλώματος του μετατροπέα, επιτυγχάνοντας ακριβή ρύθμιση ταχύτητας.

Ανατροφοδότηση και Ρύθμιση: Λαμβάνει πληροφορίες όπως η ταχύτητα και η θέση της μηχανής έλξης μέσω συσκευών ανατροφοδότησης όπως κωδικοποιητές, τις συγκρίνει με τις καθορισμένες τιμές και ρυθμίζει την έξοδο σε πραγματικό χρόνο για να εξασφαλίσει την ακρίβεια και τη σταθερότητα της λειτουργίας του ανελκυστήρα.
