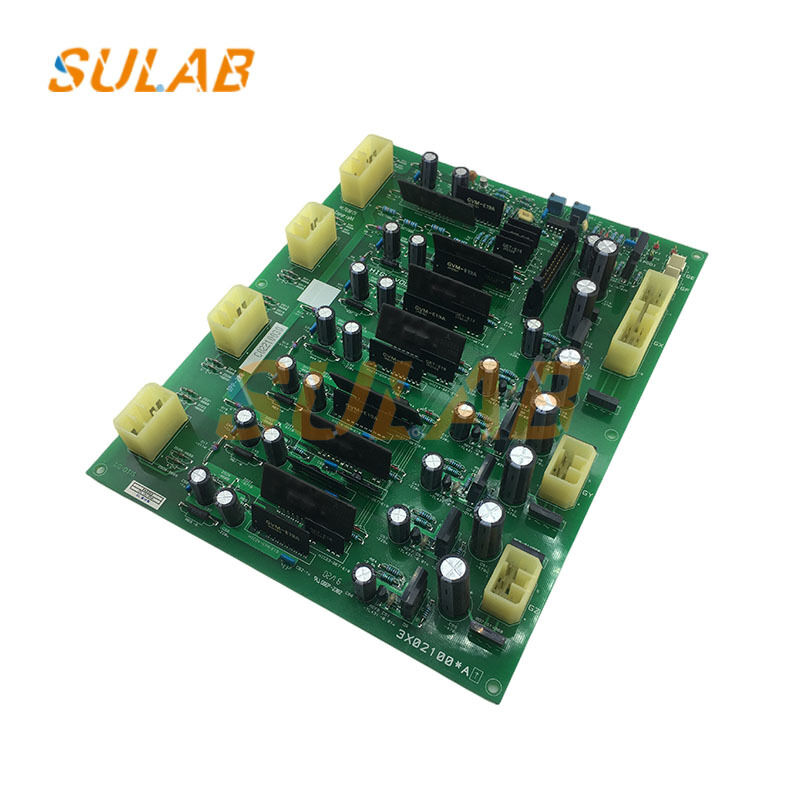

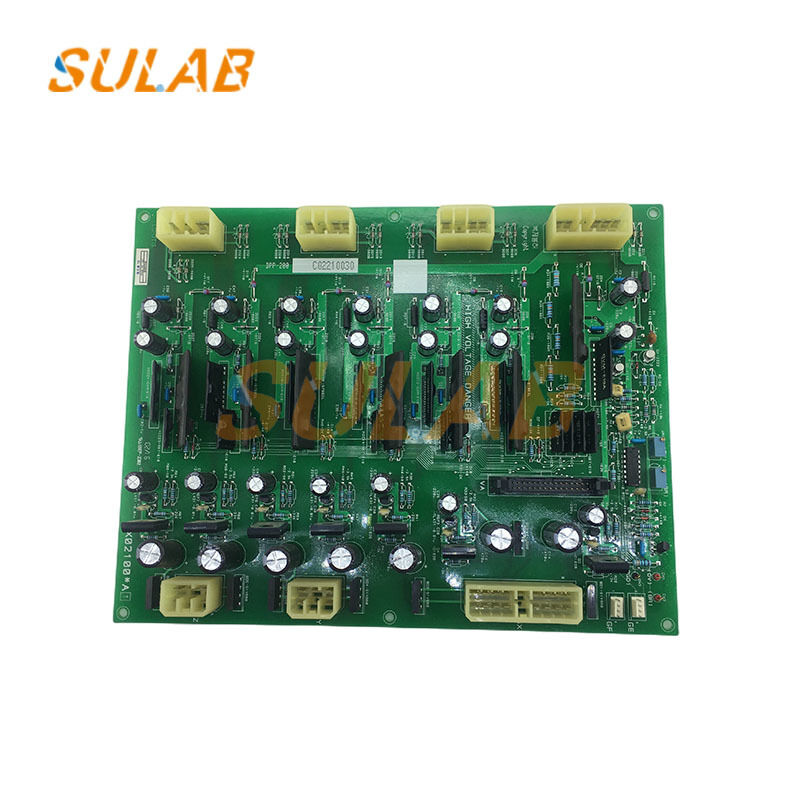

Δελτίο ελέγχου ανελκυστήρα DPP-200 μοντέλο με μεταβλητή κίνηση συχνότητας και προστασία ασφάλειας για ομαλή λειτουργία

Πίνακας Ελέγχου Ανελκυστήρα PCB Μητρική Πλακέτα Ανταλλακτικά Ανελκυστήρα PCB LG Πίνακας Οδήγησης Ανελκυστήρα DPP-200

Βασικές Λειτουργίες

Μετατροπέας Σύγχρονης Μηχανής: Παρέχει τριφασική παροχή ρεύματος με ρυθμιζόμενη συχνότητα και τάση, ρυθμίζοντας με ακρίβεια την ταχύτητα και τη ροπή της μηχανής έλξης για την επίτευξη ομαλών μεταβάσεων κατά την εκκίνηση, την επιτάχυνση, τη σταθερή ταχύτητα, την επιβράδυνση και τη διακοπή του ανελκυστήρα, προσαρμοζόμενο στις λειτουργικές ανάγκες διαφορετικών ορόφων.

Λήψη και Εκτέλεση Εντολών: Λαμβάνει εντολές λειτουργίας από το κύριο σύστημα ελέγχου του ανελκυστήρα (όπως σήματα κλήσης και σήματα ορόφου), ενώ ταυτόχρονα ανατροφοδοτεί την κατάσταση λειτουργίας του μετατροπέα και του κινητήρα, διασφαλίζοντας τον συντονισμένο χειρισμό όλων των εξαρτημάτων του ανελκυστήρα και εγγυάται την ακρίβεια λειτουργίας.

Παρακολούθηση Λειτουργίας και Προστασία Ασφαλείας: Παρακολουθεί παραμέτρους όπως τάση, ρεύμα και θερμοκρασία σε πραγματικό χρόνο, παρέχοντας λειτουργίες προστασίας από υπερβολικό ρεύμα, υπέρταση, υπερφόρτωση, υπερθέρμανση και υποτάση. Απενεργοποιεί άμεσα τον ανελκυστήρα σε περίπτωση ανωμαλιών, διασφαλίζοντας την ασφαλή λειτουργία.

Βελτιωμένη Λειτουργική Απόδοση και Άνεση: Μέσω ακριβούς ελέγχου μεταβλητής συχνότητας, μειώνει την κατανάλωση ενέργειας του ανελκυστήρα, τους κραδασμούς και τον θόρυβο, βελτιώνοντας την άνεση των επιβατών.

Αρχή Λειτουργίας

Διόρθωση και Φιλτράρισμα: Μετατρέπει την εισερχόμενη τριφασική εναλλασσόμενη τάση σε συνεχές ρεύμα. Ένα κύκλωμα φίλτρου μειώνει την κυμάτωση, παρέχοντας σταθερή παροχή συνεχούς ρεύματος για το στάδιο του μετατροπέα.

Μετατροπή Μετατροπέα: Βάσει των κύριων εντολών ελέγχου, συσκευές ισχύος όπως IGBT μετατρέπουν το συνεχές ρεύμα σε τριφασικό εναλλασσόμενο ρεύμα με ρυθμιζόμενη συχνότητα και τάση, τροφοδοτώντας τον κινητήρα της μηχανής έλξης.

Λειτουργία Λογικής Ελέγχου: Ο ενσωματωμένος μικροεπεξεργαστής εκτελεί λειτουργίες λογικής ελέγχου όπως ταχύτητα και ροπή με βάση την κατάσταση λειτουργίας και τις εντολές του ανελκυστήρα, εκπέμποντας σήματα ελέγχου για την προσαρμογή της εξόδου του κυκλώματος του μετατροπέα για ακριβή ρύθμιση της ταχύτητας.

Ρύθμιση Ανατροφοδότησης: Πληροφορίες όπως η ταχύτητα και η θέση της μηχανής έλξης λαμβάνονται μέσω κωδικοποιητών και συγκρίνονται με τις καθορισμένες τιμές. Η έξοδος ρυθμίζεται σε πραγματικό χρόνο για να διασφαλιστεί η ακρίβεια και η σταθερότητα λειτουργίας του ανελκυστήρα.
