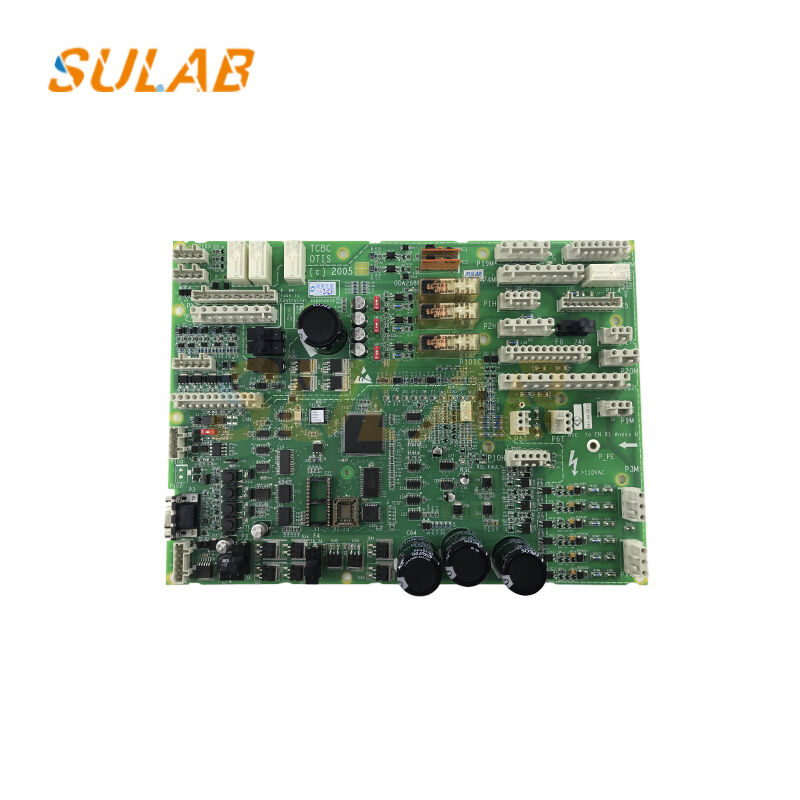

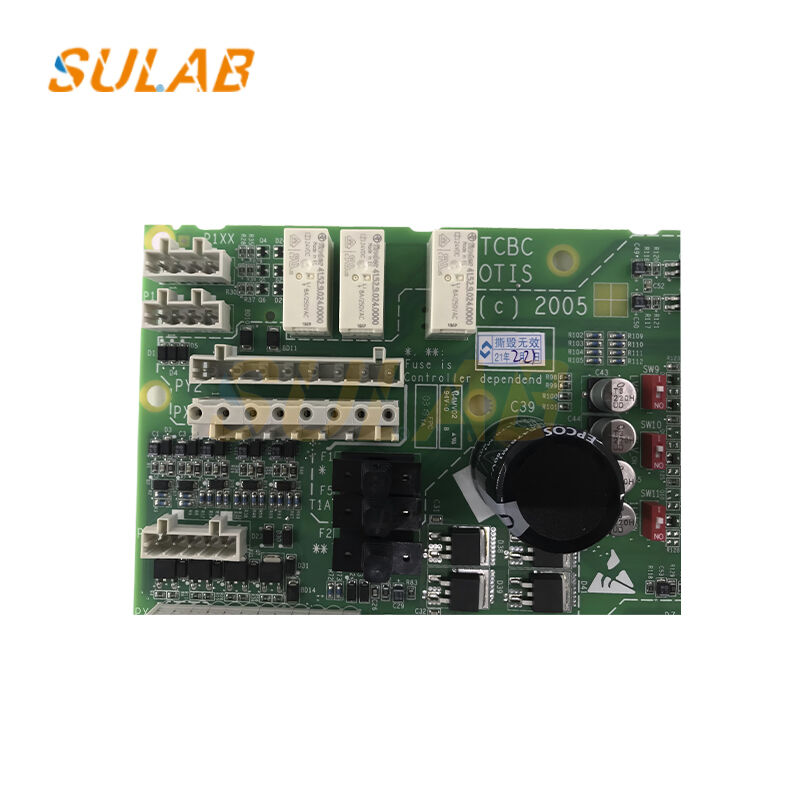

Ονομαστική μονάδα TCBC GDA26800KA1 με επεξεργαστή ARM 32 bit και επικοινωνία CAN Bus
-
Επισημαίνω
32bit ARM επεξεργαστής Otis Elevator TCBC Mainboard
,Πίνακας ελέγχου ανελκυστήρα επικοινωνίας CAN Bus
,Κεντρική πλακέτα σύμφωνα με το πρότυπο EN 81-20/50 GDA26800KA1
-
ΜάρκαOTIS
-
ΠεριγραφήΠλακέτα ανελκυστήρα
-
ΜοντέλοGDA26800KA1
-
MOQ1 τεμ
-
ΜεταφορέςTNT, UPS, DHL, Fedex, Air, Sea
-
ΠακέταΧαρτοκιβώτιο, Ξύλινη θήκη, Παλέτα κ.λπ
-
Χρόνος παράδοσηςΚανονικά 2-3 εργάσιμες ημέρες μετά την πληρωμή
-
Εγγύησηένα έτος
-
Τρόπος πληρωμήςCompany Bank, Western union, alibaba, Paypal κ.λπ
-
ΜάρκαOTIS
-
Αριθμό μοντέλουGDA26800KA1
-
Ποσότητα παραγγελίας min1
-
Χρόνος παράδοσης2-3 εργάσιμες
-
Όροι πληρωμήςD/P,T/T,Western Union
Ονομαστική μονάδα TCBC GDA26800KA1 με επεξεργαστή ARM 32 bit και επικοινωνία CAN Bus
Ο Otis Elevator TCBC Κεντρική Πίνακα GCA GDA26800KA1 GDA26800KA2 GAA26800BA2GI
Το GDA26800KA1 είναι ο Ότις.Κεντρική πλακέτα TCBC (Traction Control Board Cabinet)Το προηγμένο αυτό πίνακα ελέγχου είναι συμβατό με τις σειρές ανελκυστήρων Gen2, SkyRise, OH5100, OH6000 και άλλες.
Τεχνικές προδιαγραφές
| Ετικέτα | ΟΤΙΣ |
|---|---|
| Περιγραφή | Πίνακας ελέγχου ανελκυστήρα |
| Σχήμα | GDA26800KA1 |
| Τροποποιημένο | 1PC |
| Επεξεργαστής | 32-bit ARM |
| Εργασιακή τάση | DC24V ((± 10%) |
| Διεπαφές επικοινωνίας | CAN bus (250kbps), επικοινωνία RSL μεταξύ αυτοκινήτων και οδών ανύψωσης, MODBUS RTU |
| Μέγεθος | 300 × 220 × 45 mm |
| Εγκατάσταση | Εγκατάσταση σιδηροτροχιάς καθοδήγησης (35 mm τυπική σιδηροτροχιά καθοδήγησης) |
| Κλάση προστασίας. | IP20 |
| Συμμόρφωση | EN 81-20/50, GB 7588 πρότυπα ασφάλειας |
| Πιστοποίηση | ΚΑ/ΚΑΚ |
| Εγγύηση | 12 μήνες |
Ικανότητες ελέγχου
Αυτή η κύρια πλακέτα παρέχει ολοκληρωμένο έλεγχο πάνω από το ασανσέρεκκίνηση, λειτουργία, στάση, επιτάχυνση και επιβράδυνσηΧρησιμοποιώντας αλγόριθμους ελέγχου διανυσματικού κλειστού βρόχου, παρέχει εξαιρετικές επιδόσεις με ακρίβεια ελέγχου ταχύτητας ± 0,01m/s και ακρίβεια ελέγχου επιτάχυνσης ± 0,05m/s2.
- Υποστηρίζει λειτουργία πολλαπλών ταχυτήτων (έως 16 ταχύτητες)
- Κατάλληλο για ταχύτητες ασανσέρ 0,5-4,0 m/s
- Διασφαλίζει ομαλή μετάβαση από την αρχή στην στάση και άνετη λειτουργία
Διαμόρφωση εισόδου/εξόδου
Η πλατφόρμα ενσωματώνει εκτεταμένες δυνατότητες I/O για ολοκληρωμένη παρακολούθηση και έλεγχο ανελκυστήρων:
- 32 ψηφιακές εισόδους (DI) για κυκλώματα ασφαλείας και δεδομένα αισθητήρων
- 16 ψηφιακές εξόδους (DO) για εντολές ελέγχου
- 8 αναλογικές εισόδους (AI) για μετρήσεις ακριβείας
- 4 αναλογικές εξόδους (AO) για καλά ρυθμισμένα σήματα ελέγχου
Η συλλογή δεδομένων σε πραγματικό χρόνο περιλαμβάνει την κατάσταση των κυκλωμάτων ασφαλείας, τα κυκλώματα κλειδαριού πόρτας, τα σήματα επιθεώρησης, τα δεδομένα ζύγισης και τις πληροφορίες θέσης.Τα επεξεργασμένα δεδομένα διαβιβάζονται στις πλακέτες κίνησης μέσω CAN bus για ακριβή έλεγχο ανελκυστήρα.
Μεταφορά & Πληρωμή
| Μεταφορές | TNT, UPS, DHL, Fedex, Αεροπορία, Θάλασσα |
|---|---|
| Συσκευή | Καρτόνι, ξύλινη θήκη, παλέτα κλπ. |
| Χρόνος παράδοσης | Συνήθως 2-3 εργάσιμες ημέρες μετά την πληρωμή |
| Μέθοδοι πληρωμής | Τράπεζα εταιρείας, δυτική ένωση, Alibaba, Paypal κλπ |
