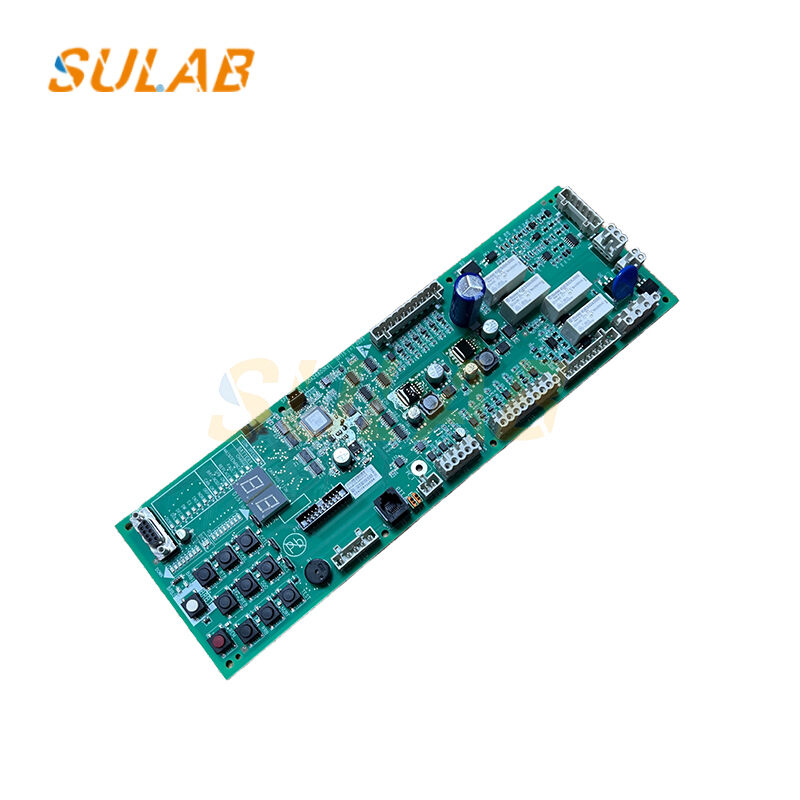

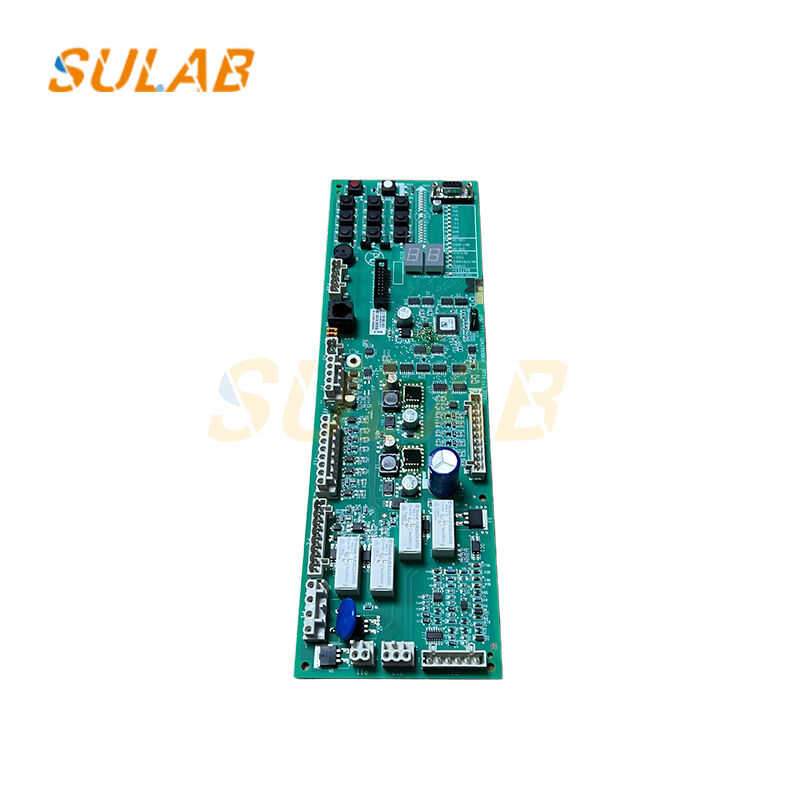

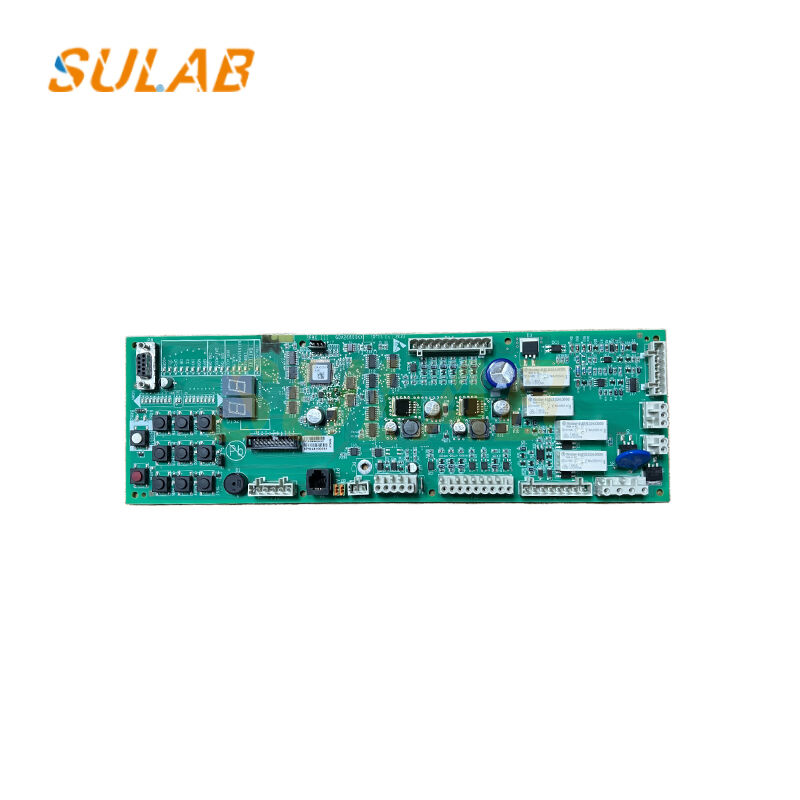

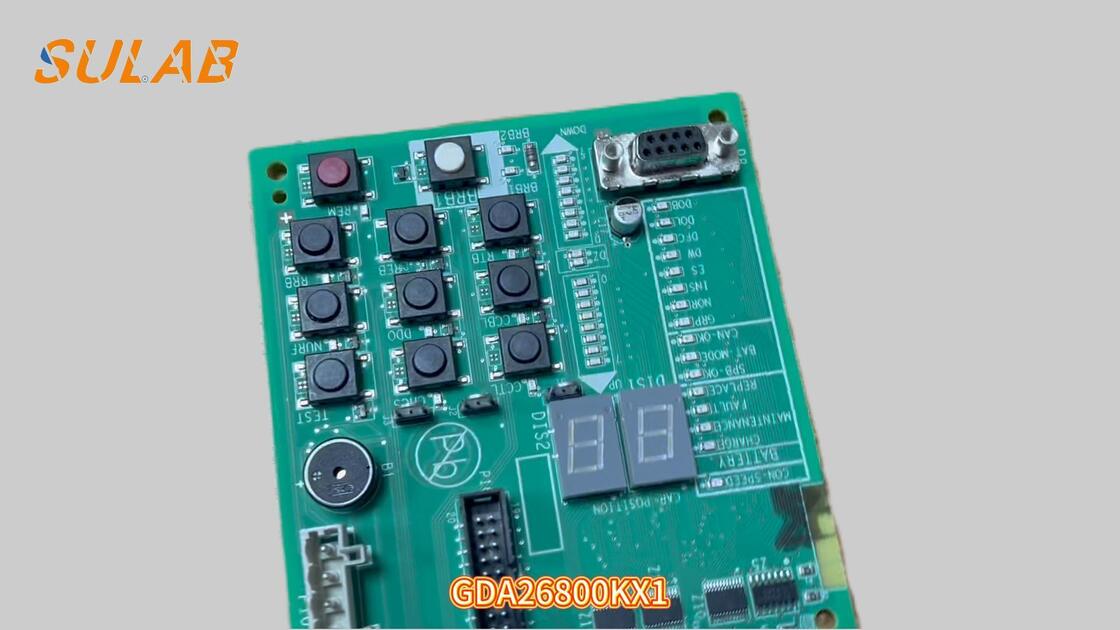

Otis Elevator SPBC-III PCB Board GDA26800KX1 Original Control Board For Gen2 Elevator Safety Protection & Brake Control System

Πλακέτα Ελέγχου Ανελκυστήρα Otis SPBC-III GDA26800KX1 Γνήσια Πλακέτα Ελέγχου για Σύστημα Ασφαλείας & Ελέγχου Φρένων Ανελκυστήρα Gen2

Το Otis GDA26800KX1 είναι μια πλακέτα ελέγχου (PCB) ανελκυστήρα SPBC-III (Safe Protection & Brake Control III), η οποία είναι η κεντρική μονάδα ελέγχου ασφαλείας και λογικής των συστημάτων ελέγχου ανελκυστήρων Otis Gen2, EFT, SkyRise και άλλων σειρών.

Παρακολούθηση και Προστασία Κυκλώματος Ασφαλείας: Παρακολούθηση σε πραγματικό χρόνο της κατάστασης όλων των διακοπτών ασφαλείας, συμπεριλαμβανομένων των κυκλωμάτων κλειδώματος θυρών ανελκυστήρα, των κυκλωμάτων ασφαλείας, των κυκλωμάτων διακοπής έκτακτης ανάγκης, των ρυθμιστών ταχύτητας, των φρένων ασφαλείας και των αποσβεστήρων.

Με την ανίχνευση οποιασδήποτε αποσύνδεσης ή δυσλειτουργίας επαφής ασφαλείας, το σύστημα διακόπτει αμέσως το σήμα ελέγχου λειτουργίας, αναγκάζοντας τον ανελκυστήρα να σταματήσει και να κλειδώσει, αποτρέποντας τον ανελκυστήρα από την εκκίνηση ή τη λειτουργία σε μη ασφαλή κατάσταση.

Έλεγχος και Παρακολούθηση Φρένων: Λαμβάνει εντολές από το κύριο σύστημα ελέγχου και ελέγχει με ακρίβεια το άνοιγμα και το κλείσιμο του φρένου του ανελκυστήρα, διασφαλίζοντας την ασφάλεια πέδησης κατά την εκκίνηση, τη λειτουργία, την ευθυγράμμιση και τη στάση του ανελκυστήρα.

Παρέχει ανατροφοδότηση σε πραγματικό χρόνο για την κατάσταση ανοίγματος/κλεισίματος του διακόπτη φρένου, παρακολουθώντας εάν το φρένο λειτουργεί σωστά και αποτρέποντας κινδύνους όπως ολίσθηση, υπέρβαση ορίου ή πρόσκρουση στο κάτω μέρος.

Επεξεργασία Σήματος Εισόδου/Εξόδου και Λογικός Έλεγχος: Ως πλακέτα διεπαφής, είναι υπεύθυνη για τη συλλογή ψηφιακών σημάτων εισόδου (όπως διακόπτες επιθεώρησης, τερματικοί διακόπτες και αισθητήρες ευθυγράμμισης) από το μηχανοστάσιο του ανελκυστήρα, το φρεάττιο, την καμπίνα και τις πόρτες των ορόφων.

Εξάγει σήματα ελέγχου για την οδήγηση ρελέ, επαφέτες, ενδεικτικών λυχνιών και άλλων ενεργοποιητών, συντονίζοντας τις λογικές ενέργειες διαφόρων συστημάτων ανελκυστήρα.

Επικοινωνία Συστήματος και Ανατροφοδότηση Κατάστασης
Επικοινωνεί με την κύρια πλακέτα ελέγχου του ανελκυστήρα (όπως GECB/TCBC) για τη μετάδοση της κατάστασης ασφαλείας, των παραμέτρων λειτουργίας και των κωδικών σφαλμάτων.

Όταν ανιχνεύεται σφάλμα, οι πληροφορίες σφάλματος καταγράφονται και μεταφορτώνονται, διευκολύνοντας την αντιμετώπιση προβλημάτων από το προσωπικό συντήρησης μέσω ενός διακομιστή.

Βοηθητικά Κυκλώματα Οδήγησης και Προστασίας
Ορισμένα μοντέλα ενσωματώνουν βοηθητικά κυκλώματα οδήγησης για την παροχή σταθερής τροφοδοσίας σε εξωτερικούς αισθητήρες και διακόπτες, και παρέχουν προστασία από υπερένταση και βραχυκύκλωμα.
