Πλακέτα οδηγού μετατροπέα ανελκυστήρα Otis HVIB KDA26800AAZ2 με κυκλώματα με επίστρωση για αναγέννηση ενέργειας για άμεση αντικατάσταση

Πλακέτα Inverter Ανελκυστήρα Otis HVIB KDA26800AAZ2, Πλακέτα Ισχύος για Αναγεννητικό Inverter OVFR2B-403/404

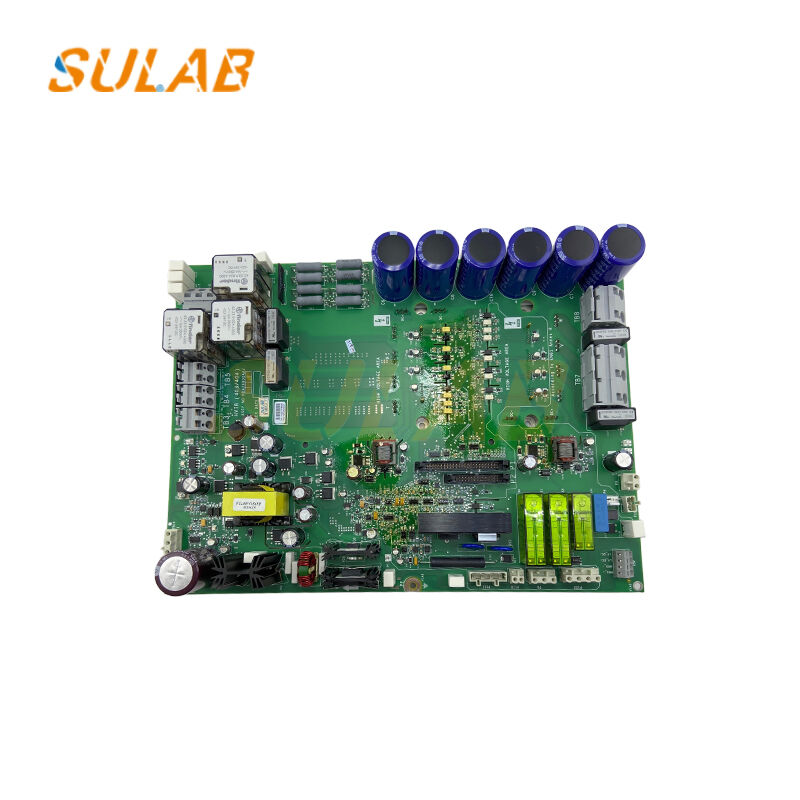

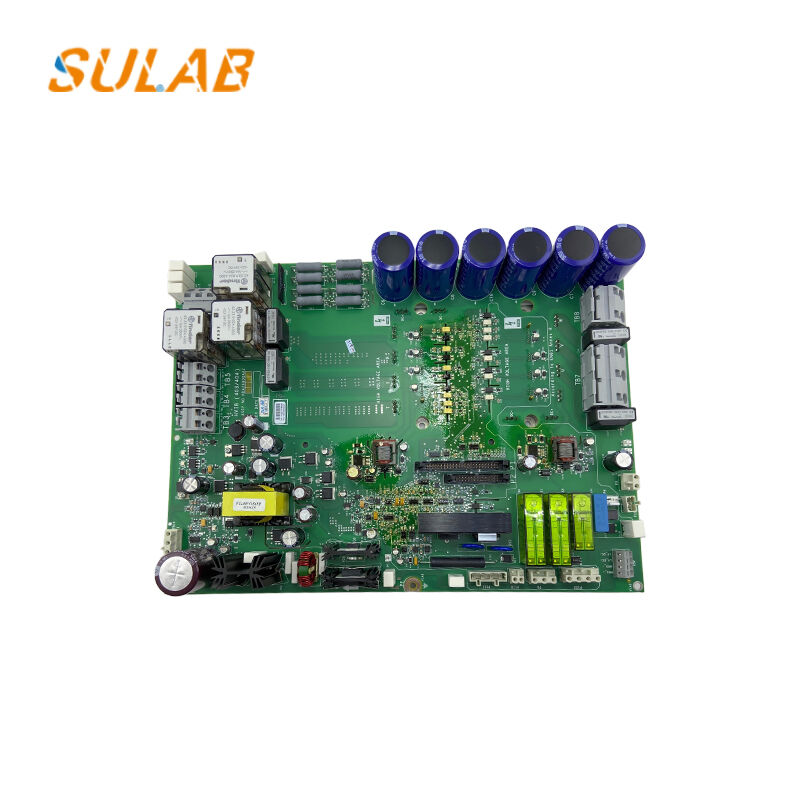

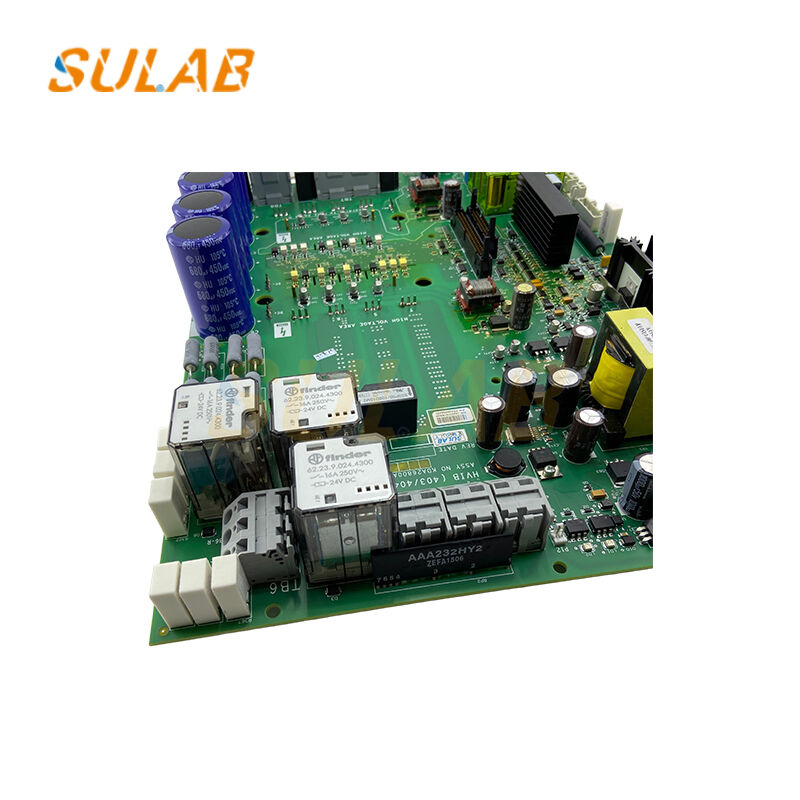

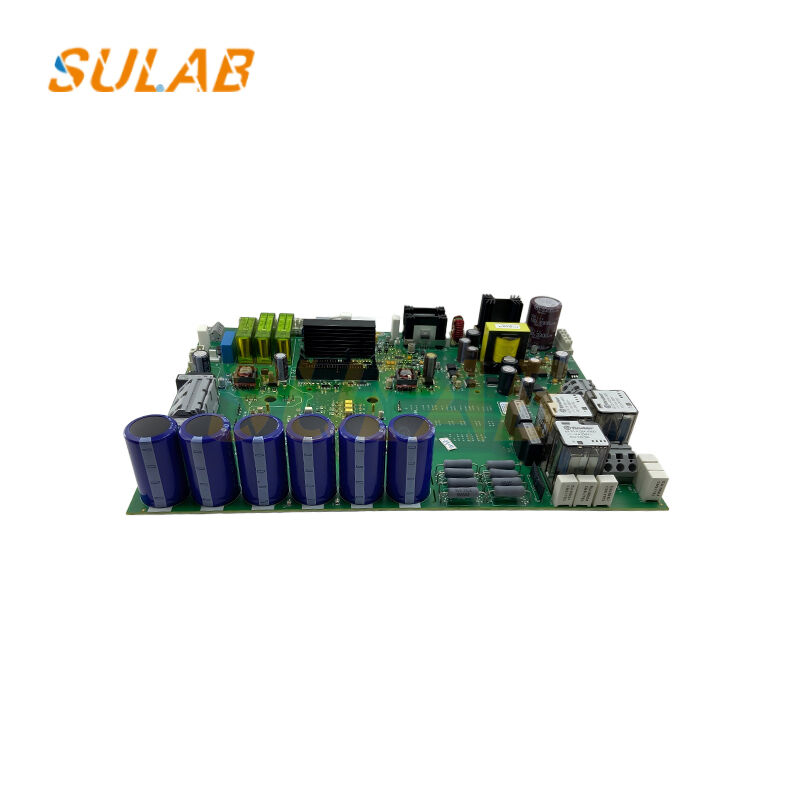

Η KDA26800AAZ2, γνωστή και ως πλακέτα οδηγού HVIB 403/404, είναι η βασική πλακέτα οδηγού ισχύος για τον αναγεννητικό ανελκυστήρα Otis OVFR2B-403/404, εγκατεστημένη εντός του πίνακα ελέγχου του μηχανοστασίου. Ενσωματώνει μονάδες ισχύος IGBT, πυκνωτές φίλτρου DC-link, κυκλώματα ανίχνευσης ρεύματος-τάσης και βρόχους οδήγησης σήματος. Υιοθετεί πλακέτα κυκλώματος με προστατευτική επίστρωση, υψηλής ποιότητας βιομηχανικά ηλεκτρονικά εξαρτήματα, ισχυρή απόδοση κατά των κραδασμών και των ηλεκτρομαγνητικών παρεμβολών, σταθερή για μακροχρόνια συνεχή λειτουργία ανελκυστήρα. Διαθέτει λειτουργία αναγέννησης ενέργειας, τροφοδοτώντας την πλεονάζουσα ενέργεια πίσω στο δίκτυο για εξοικονόμηση ενέργειας. Οι αυθεντικές διεπαφές και οι ακροδέκτες υποστηρίζουν άμεση αντικατάσταση ελαττωματικής μονάδας χωρίς τροποποίηση υλικού. Χρησιμοποιείται ευρέως για τη συντήρηση, την επισκευή βλαβών και τα έργα εκσυγχρονισμού ανελκυστήρων Otis SKY2. Επιλύει τυπικές βλάβες, όπως αδυναμία κίνησης του ανελκυστήρα, αναφορά σφάλματος IPM από τον inverter, βλάβη υπερβολικού ρεύματος και βλάβη κυκλώματος οδήγησης.

Λειτουργίες

1. Λειτουργεί ως μονάδα εκτέλεσης ισχύος του αναγεννητικού inverter, λαμβάνει σήμα ελέγχου PWM από την κύρια πλακέτα ελέγχου, οδηγεί τη μονάδα IGBT για να παράγει ρυθμιζόμενη ισχύ συχνότητας-τάσης για τη μηχανή έλξης του ανελκυστήρα.
2. Πραγματοποιεί αναγεννητική ανάδραση ενέργειας κατά τη λειτουργία του ανελκυστήρα, μειώνει την κατανάλωση ενέργειας και βελτιώνει την απόδοση του συστήματος.
3. Παρακολουθεί σε πραγματικό χρόνο την τάση του bus, το ρεύμα εξόδου και τη θερμοκρασία της IGBT, παρέχει σήμα ανάδρασης στον κύριο ελεγκτή.
4. Ενεργοποιεί προστασία πολλαπλών επιπέδων, όπως υπερβολικό ρεύμα, υπέρταση, υπερθέρμανση και βραχυκύκλωμα, διακόπτει την παροχή ισχύος για την προστασία της μηχανής έλξης και του υλικού του inverter.
5. Συνεργάζεται με το κύριο σύστημα ελέγχου του ανελκυστήρα για να εγγυηθεί ομαλή εκκίνηση, ευθυγράμμιση και σταθερή απόδοση λειτουργίας της καμπίνας του ανελκυστήρα.

Πλούσιο Περιεχόμενο (Περιβάλλον Εργασίας, Σημειώσεις & Εφαρμογή)

Θερμοκρασία περιβάλλοντος εργασίας: -10℃ ~ +55℃; Σχετική υγρασία ≤90%, χωρίς συμπύκνωση. Βαθμός προστασίας IP20, μόνο για εσωτερική εγκατάσταση σε πίνακα μηχανοστασίου. Κρατήστε μακριά από διαβρωτικά αέρια, αγώγιμη σκόνη, πιτσιλιές νερού και ισχυρές ηλεκτρομαγνητικές παρεμβολές. Αποσυνδέστε πλήρως την παροχή ρεύματος πριν από την αποσυναρμολόγηση και την εγκατάσταση. υπάρχει υπολειπόμενο φορτίο υψηλής τάσης στους πυκνωτές φίλτρου, παρακαλούμε περιμένετε την πλήρη εκφόρτιση πριν από τη λειτουργία. Απαιτούνται επαγγελματίες τεχνικοί ανελκυστήρων για την αντικατάσταση, την επιθεώρηση και την θέση σε λειτουργία. Καθαρίζετε τακτικά τη σκόνη στην επιφάνεια της πλακέτας και την ψύκτρα για να αποτρέψετε ζημιές από υπερθέρμανση. Εφαρμόσιμο για ανελκυστήρες επιβατών της σειράς Otis SKY2 που είναι εξοπλισμένοι με το αναγεννητικό σύστημα κίνησης OVFR2B-403 / OVFR2B-404. Κοινή αντικατάσταση για καμένη, παλαιωμένη, ελαττωματική αυθεντική πλακέτα KDA26800AAZ2 σε έργα ανακαίνισης ανελκυστήρων σε πολυκατοικίες, γραφεία και εμπορικά κέντρα.

Πλακέτα PCB Ανελκυστήρα - Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να αναγνωρίσω τη σωστή πλακέτα PCB ανελκυστήρα αντικατάστασης;
Για να αναγνωρίσετε μια πλακέτα PCB ανελκυστήρα αντικατάστασης, ελέγξτε τον αρχικό αριθμό εξαρτήματος, την αναθεώρηση υλικού, τις σημάνεις της πλακέτας και το μοντέλο του ελεγκτή του ανελκυστήρα. Καθαρές φωτογραφίες και των δύο πλευρών της πλακέτας PCB μπορούν να βοηθήσουν στη διάκριση διαφορετικών εκδόσεων.

Ε2: Μπορούν οι πλακέτες PCB ανελκυστήρα με παρόμοιους αριθμούς εξαρτημάτων να είναι εναλλάξιμες;
Όχι απαραίτητα. Οι πλακέτες PCB ανελκυστήρα με παρόμοιους αριθμούς εξαρτημάτων μπορεί να διαφέρουν σε αναθεωρήσεις υλικού, firmware, διατάξεις συνδετήρων ή πρωτόκολλα επικοινωνίας. Η συμβατότητα πρέπει να επαληθεύεται έναντι του υπάρχοντος συστήματος ανελκυστήρα.

Ε3: Απαιτείται προγραμματισμός για μια πλακέτα PCB ανελκυστήρα αντικατάστασης;
Ορισμένες πλακέτες PCB αντικατάστασης απαιτούν διαμόρφωση firmware, ρυθμίσεις παραμέτρων ή προγραμματισμό ειδικό για το σύστημα. Άλλες μπορεί να περιέχουν ήδη το απαιτούμενο λογισμικό. Η σωστή διαδικασία εξαρτάται από το μοντέλο της πλακέτας PCB και τον ρόλο της στο σύστημα ελέγχου του ανελκυστήρα.

Ε4: Μπορεί μια ελαττωματική πλακέτα PCB ανελκυστήρα να αντικατασταθεί χωρίς αλλαγή ολόκληρου του συστήματος ελέγχου;
Σε ορισμένες περιπτώσεις, μια μεμονωμένη πλακέτα PCB μπορεί να αντικατασταθεί εάν η αντικατάσταση είναι συμβατή με τον υπάρχοντα ελεγκτή, το firmware, την καλωδίωση και τα συνδεδεμένα εξαρτήματα. Ένας εξειδικευμένος τεχνικός θα πρέπει να επιβεβαιώσει τη βλάβη πριν αποφασίσει για την αντικατάσταση.

Ε5: Ποιες πληροφορίες πρέπει να παρέχω κατά την προμήθεια μιας πλακέτας PCB ανελκυστήρα αντικατάστασης;
Παρακαλούμε παρέχετε τον αρχικό αριθμό εξαρτήματος της πλακέτας PCB, την αναθεώρηση υλικού, το μοντέλο του ανελκυστήρα, καθαρές φωτογραφίες της πλακέτας και την απαιτούμενη ποσότητα. Η SULAB μπορεί να βοηθήσει στην ανασκόπηση αυτών των λεπτομερειών και στον έλεγχο των διαθέσιμων επιλογών αντικατάστασης.
